Nenápadný detail s velkým významem. Fasádní a terasové žlaby MEATEC II chrání stavbu před vlhkostí a zajišťují bezpečné odvodnění citlivých míst.

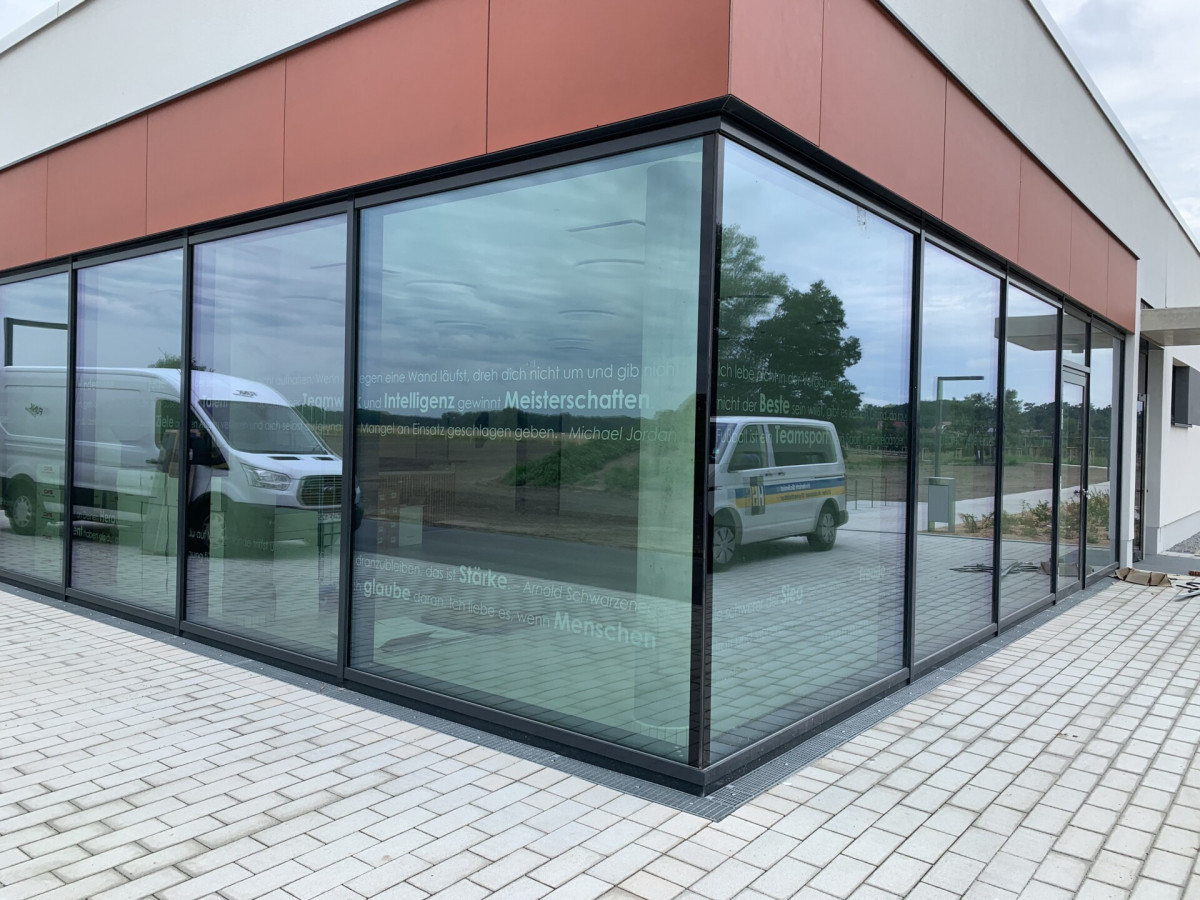

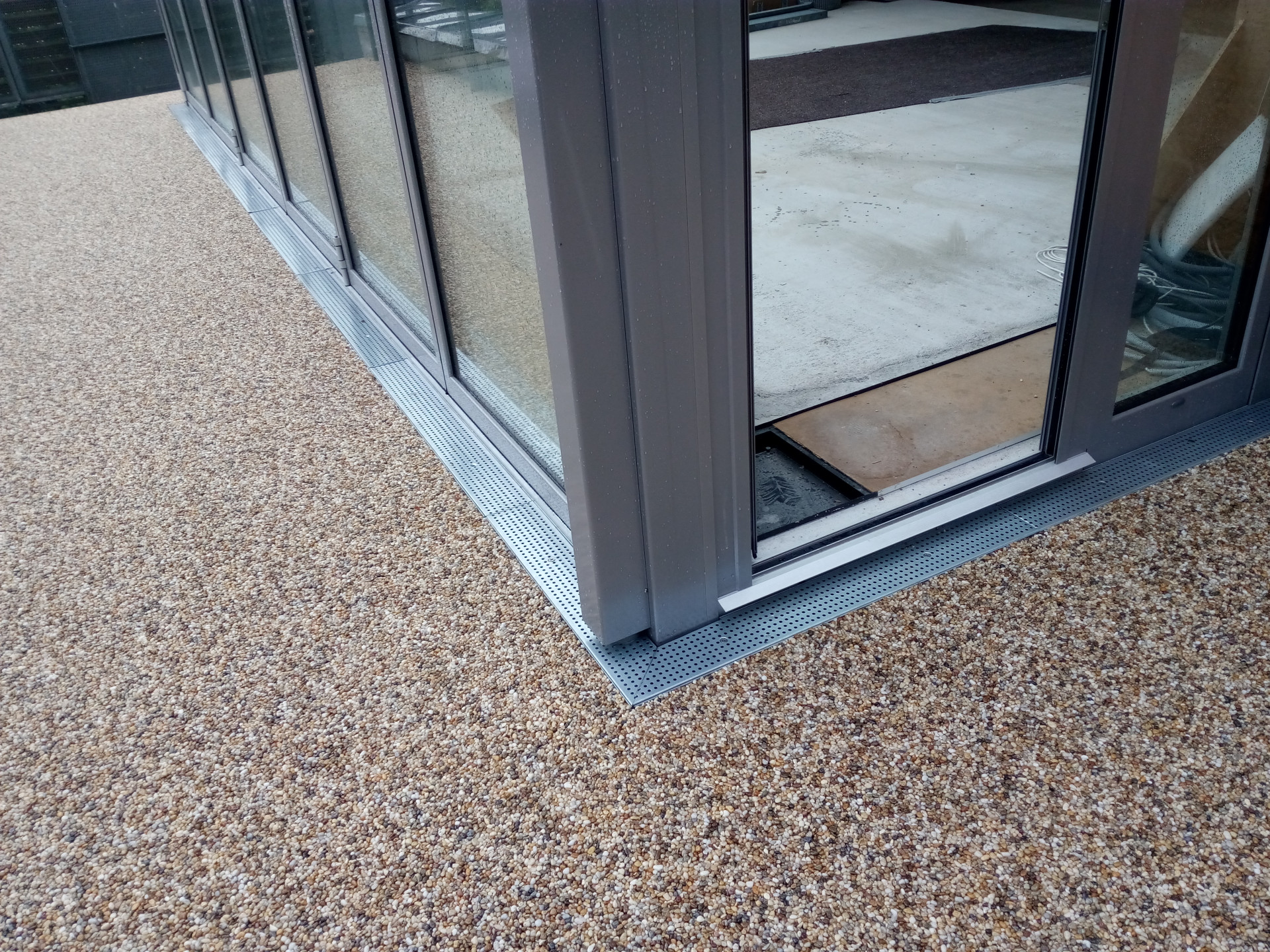

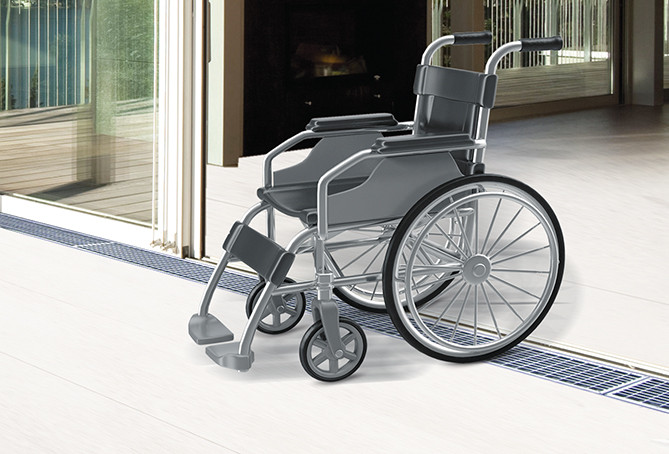

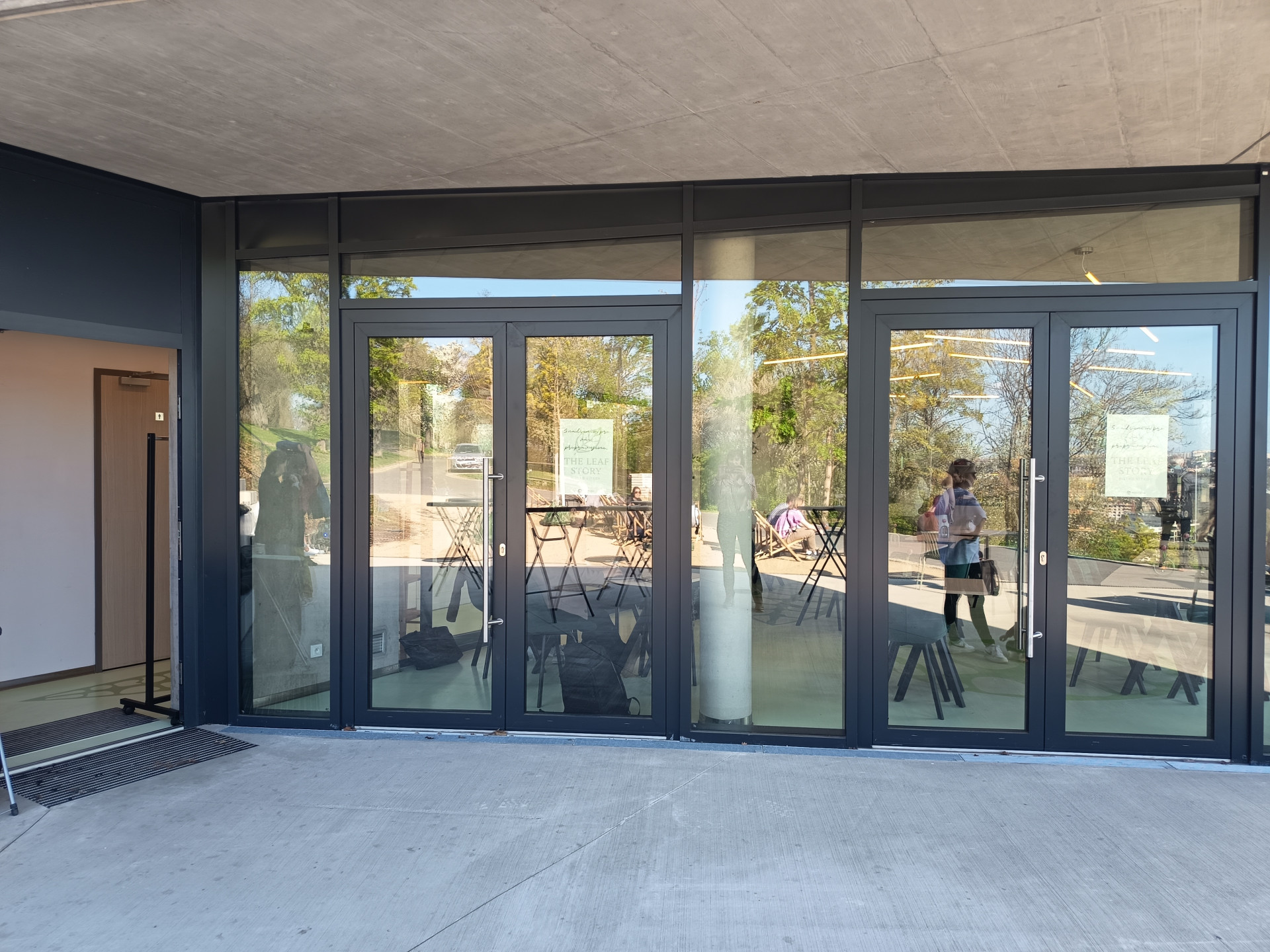

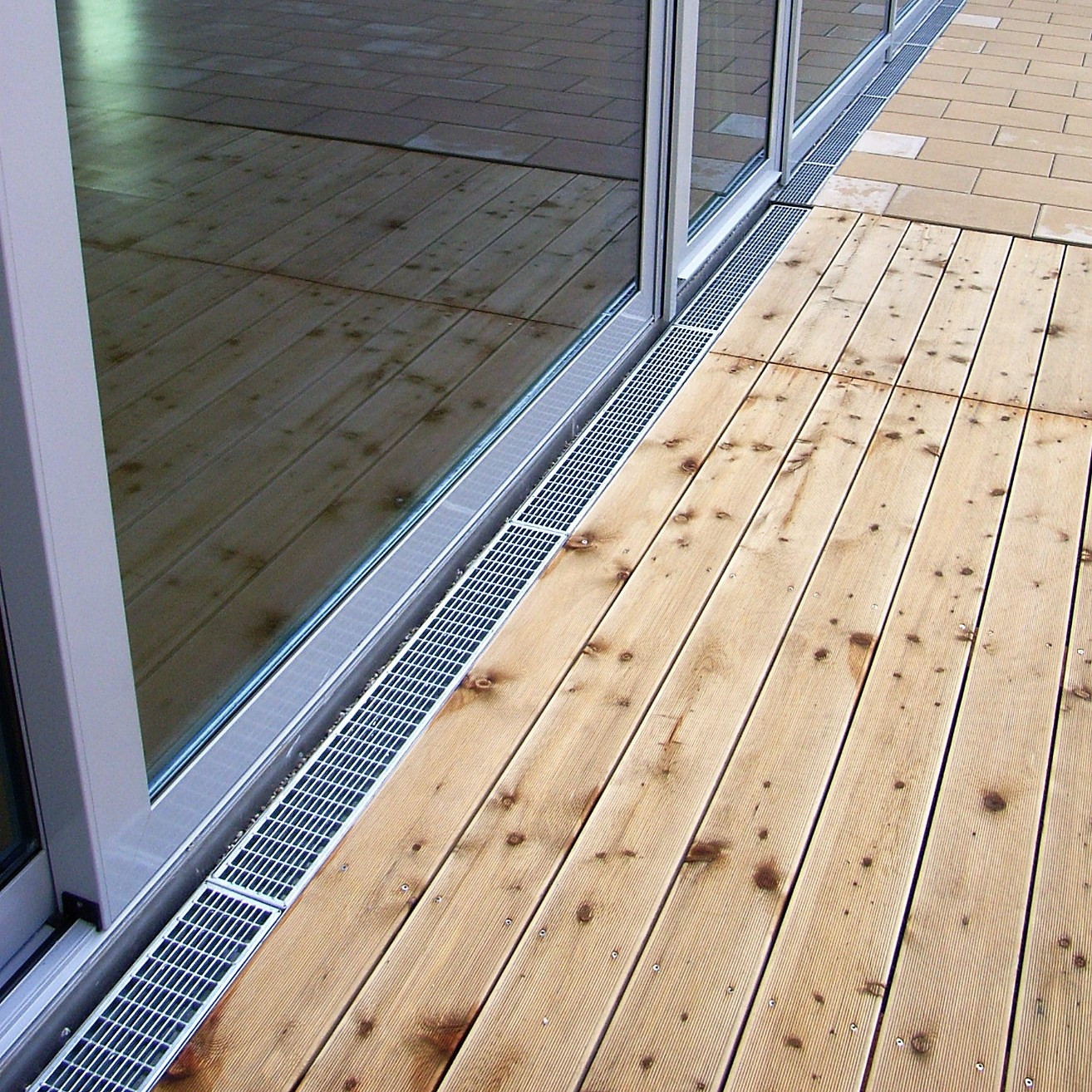

Fasádní a terasové žlaby MEATEC II jsou určeny k liniovému odvodnění v citlivých místech u dveří, oken a fasád, na terasách, balkonech, lodžiích, střešních zahradách a dalších venkovních plochách. Zachycují srážkovou vodu před stavebním otvorem, podporují odvětrání fasády a omezují pronikání vlhkosti do navazujících konstrukcí. Pochůzné provedení je sjízdné invalidním vozíkem a umožňuje návrh bezbariérových vstupů.

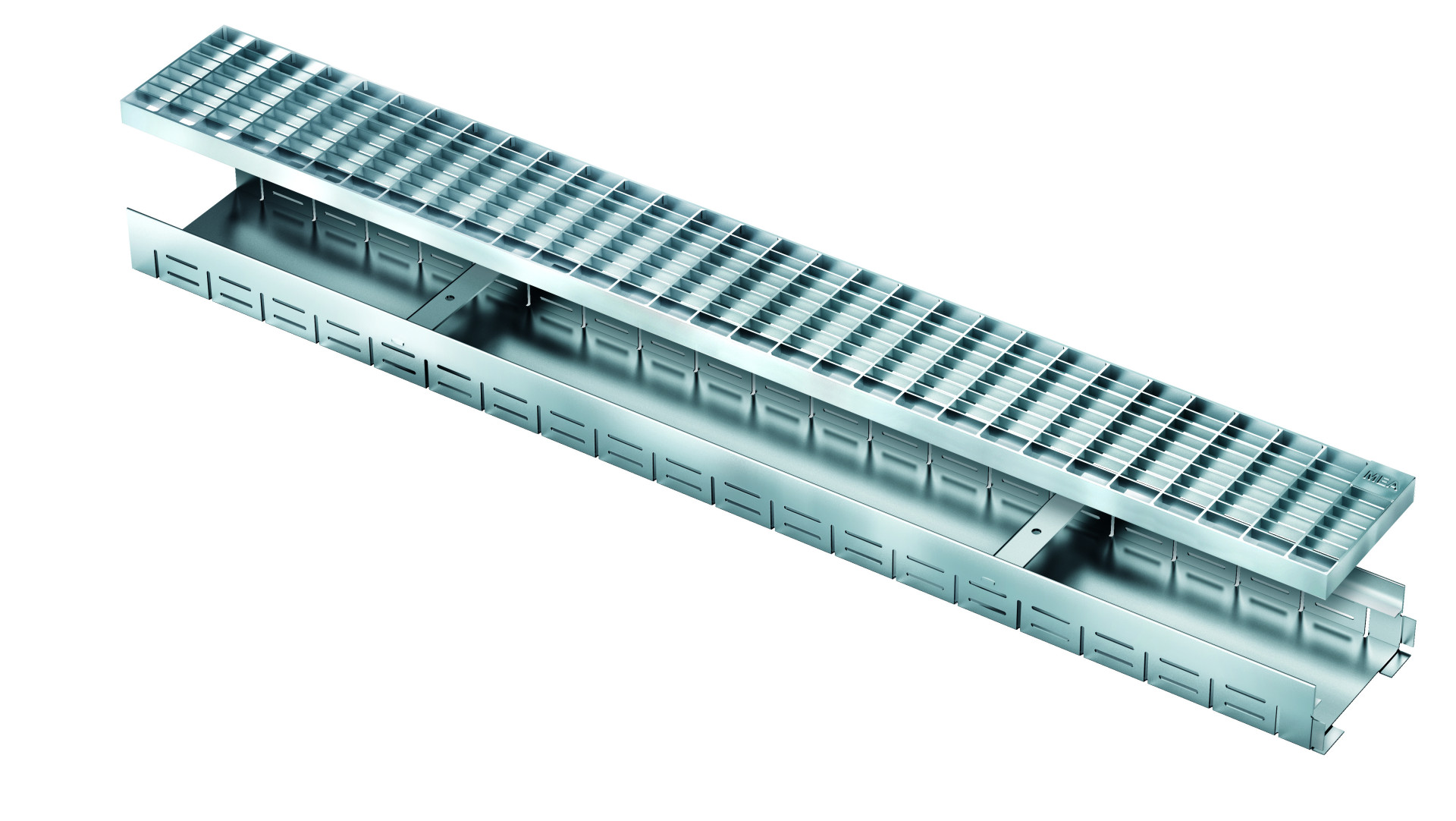

Žlabová tělesa se vyrábějí z pozinkované oceli nebo nerezové oceli 1.4301 a dodávají se ve jmenovitých šířkách 100, 130, 160, 200 a 250 mm. Standardní délky jsou 1 000 a 2 000 mm, pevné konstrukční výšky 50, 70 a 90 mm. Po doplnění stavitelných podpěr lze výšku upravovat v rozsahu 78 až 112 mm, 89 až 132 mm nebo 111 až 152 mm podle výšky žlabu, a to i po osazení. Naklápěcí opěrné plochy umožňují jednostranné i oboustranné výškové nastavení. Asymetrické polohy podpěr dovolují prvek zkrátit podle rozměru stavebního otvoru bez omezení jeho funkce.

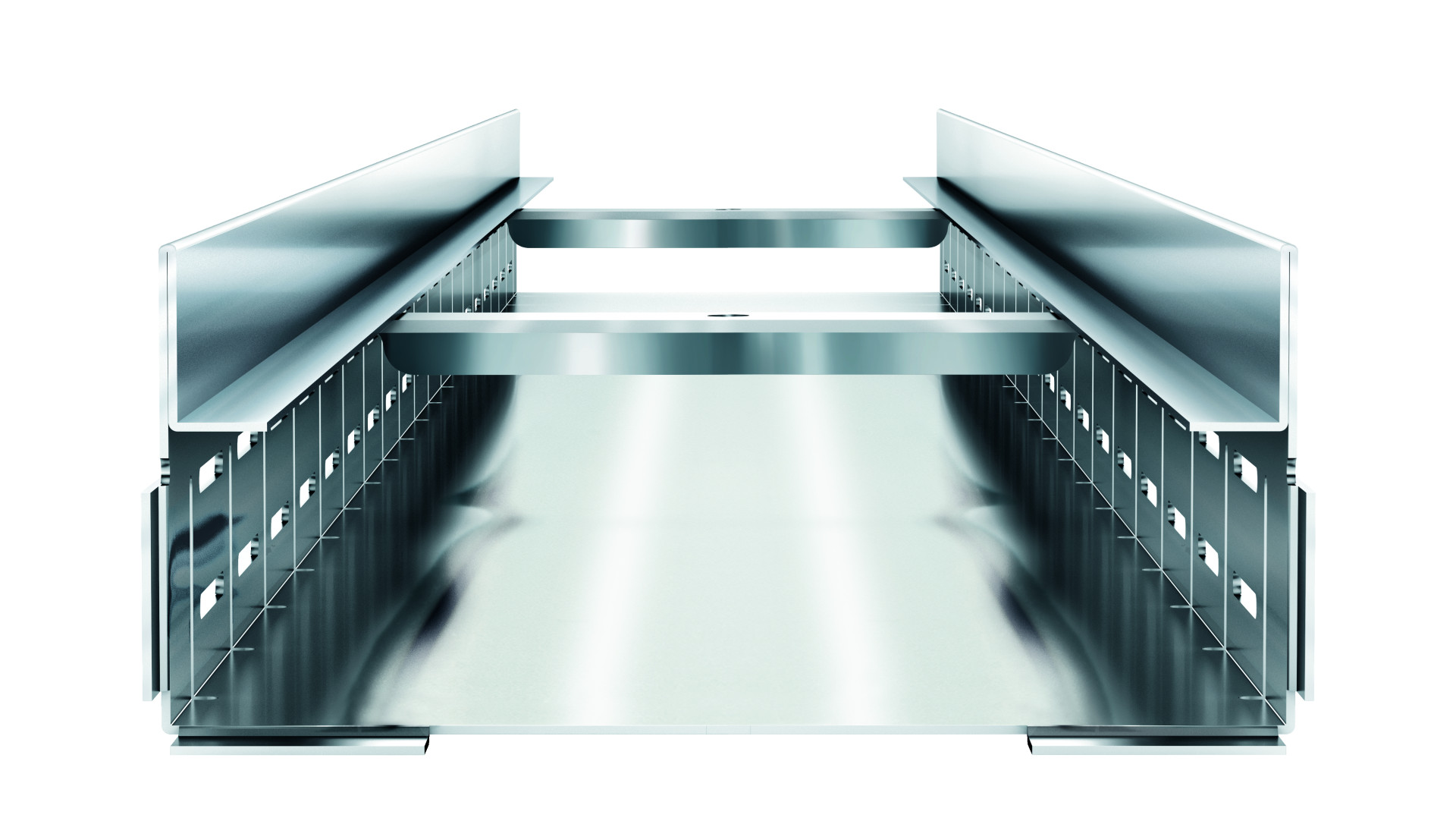

Oboustranné boční perforování odvádí vodu do navazující drenážní vrstvy a současně zlepšuje proudění vzduchu u fasády. Integrovaná ochranná hrana omezuje vnikání štěrku do žlabu a standardní příčné vzpěry zvyšují odolnost proti bočnímu tlaku.

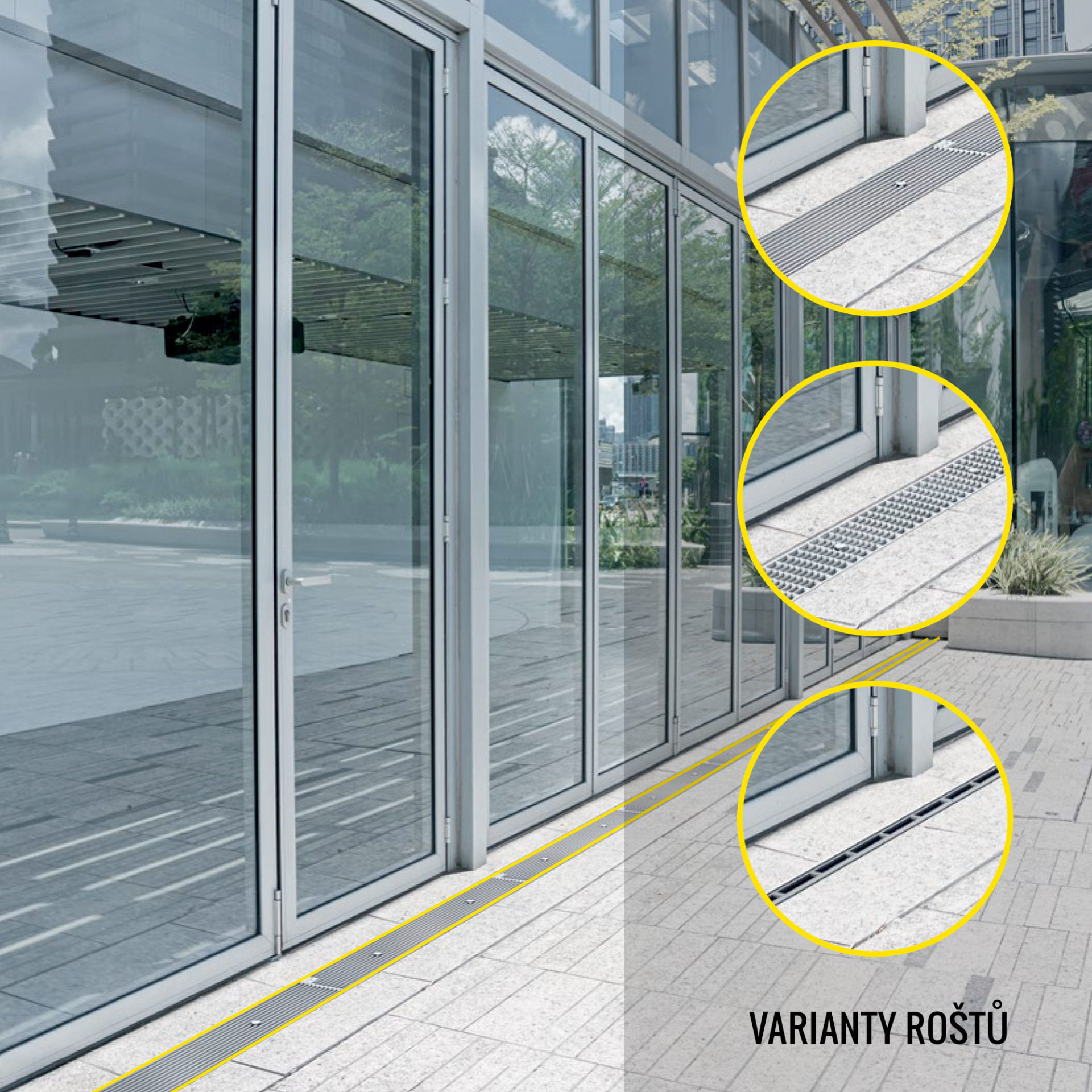

Jednotlivé díly se propojují zasunutím. Systém lze doplnit odbočnými kanály, koncovkami, stavitelnými podpěrami a různými krycími rošty. Připravený výtok umožňuje podle jmenovité šířky připojení hrdla o vnějším průměru 50, 75 nebo 110 mm. Volba šířky, výšky, krytu a způsobu odvedení vody se stanovuje podle skladby terasy, výšky prahu a hydraulického návrhu.

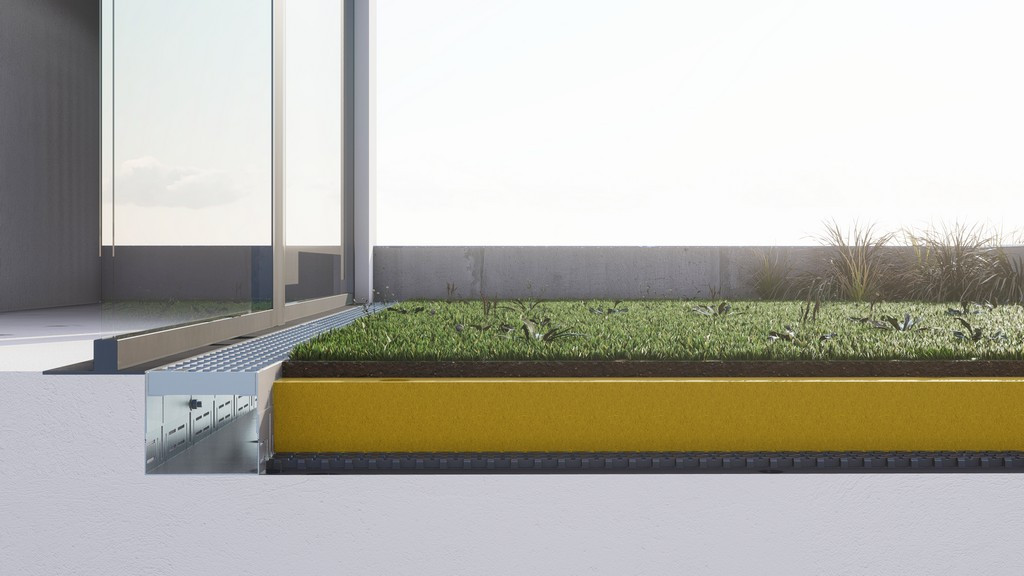

Žlab lze osadit do skladeb se štěrkovým ložem, drenážní rohoží i dlažbou uloženou na terčích. Návrh zabudování musí respektovat skladbu hydroizolace, napojení na fasádu a požadavky na ploché střechy a bezbariérové užívání stavby.
