Štěrbinové odvodňovací žlaby TOPSLOT - MEA

Odvodnění, které neruší architekturu. Štěrbinové žlaby MEA TOPSLOT odvádějí srážkovou vodu diskrétně a zároveň splňují vysoké nároky na zatížení i údržbu.

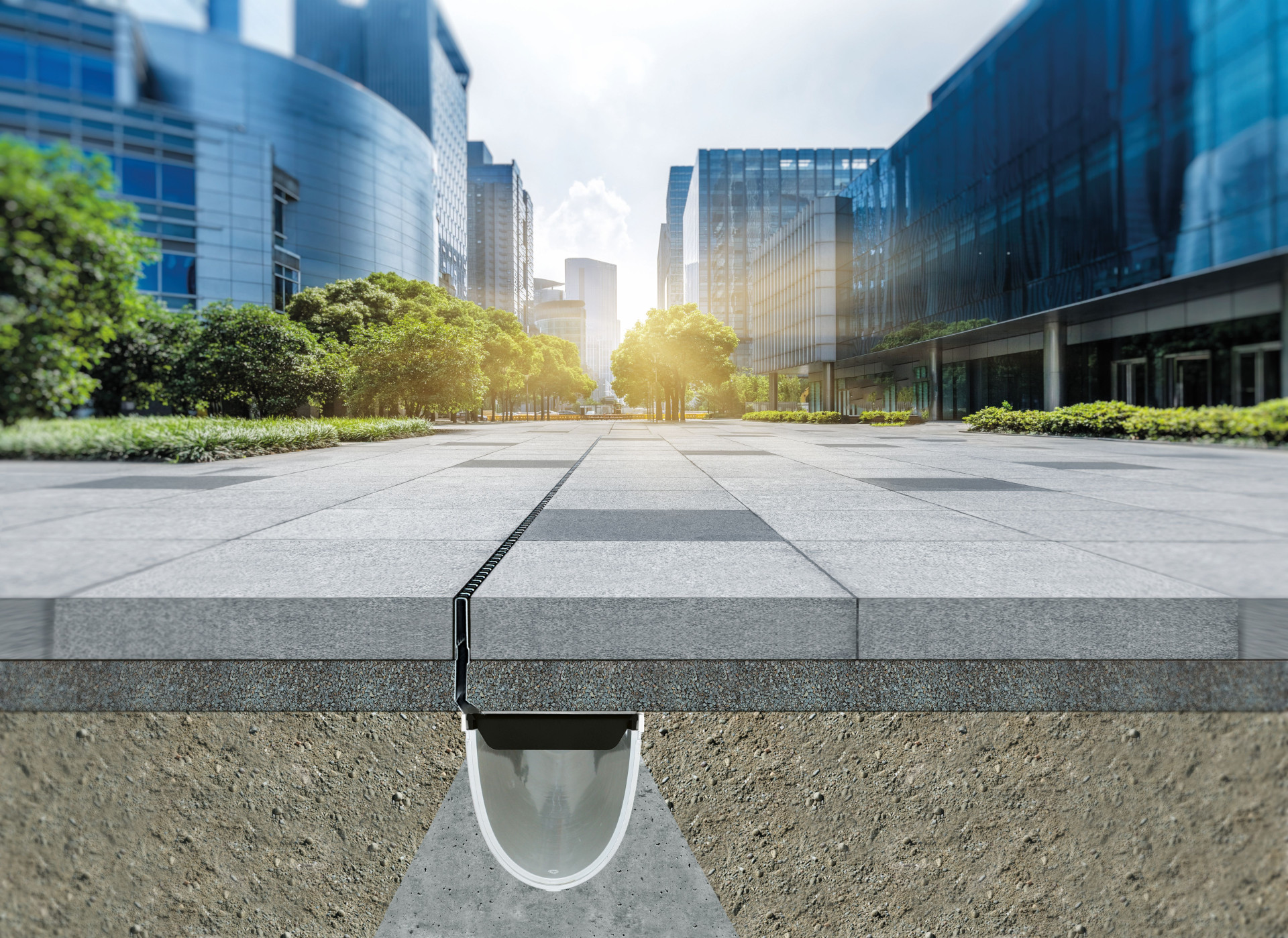

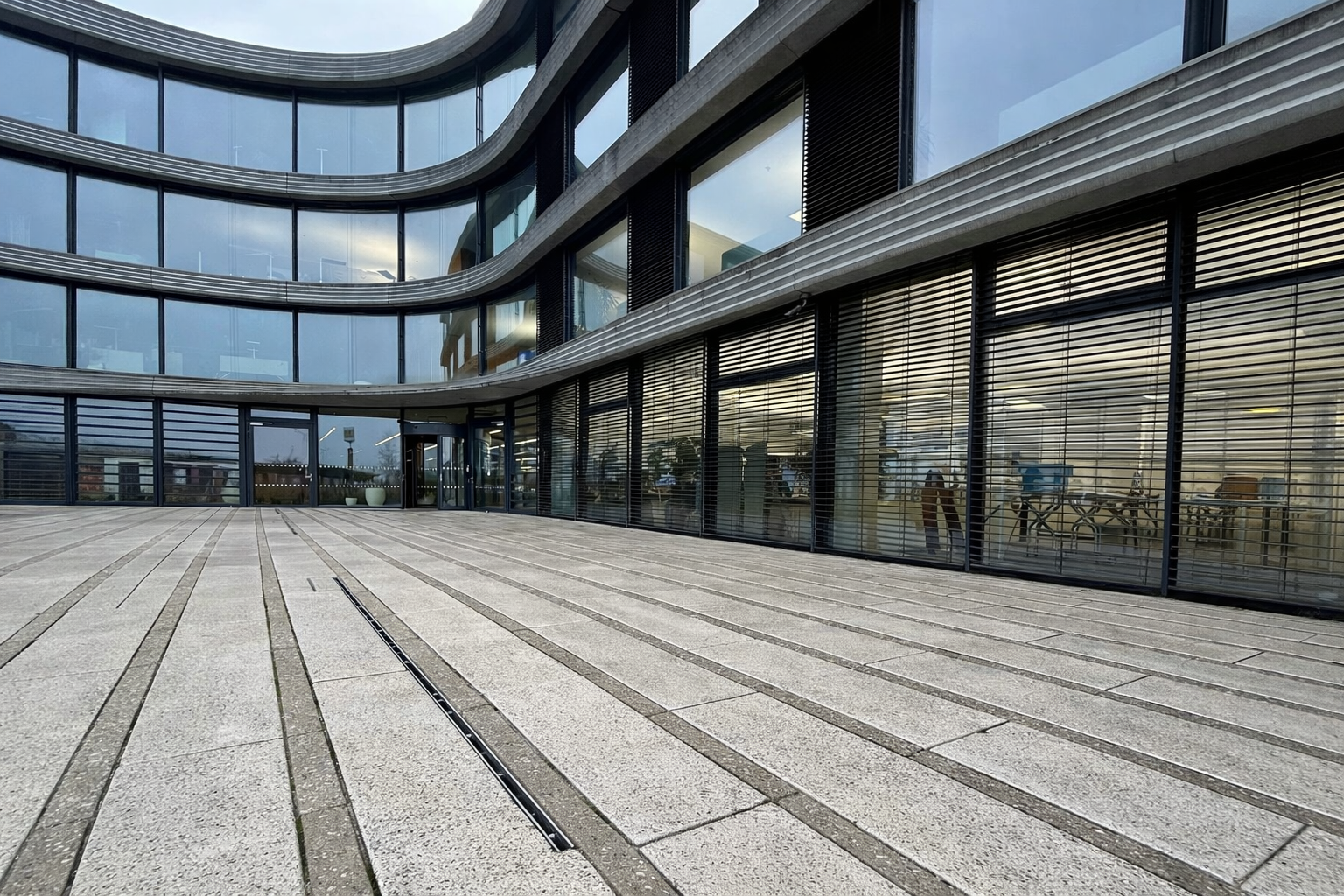

Štěrbinové žlaby MEA TOPSLOT jsou liniové odvodňovací systémy určené pro architektonicky náročné plochy, kde má být odvodnění funkční a současně vizuálně nenápadné. Povrchovou vodu odvádějí souvislou úzkou štěrbinou, která v dlažbě nahrazuje běžný krycí rošt. Systém je vhodný pro veřejná prostranství, pěší zóny, komunikace, průmyslové areály, terasy, schodiště i okolí budov.

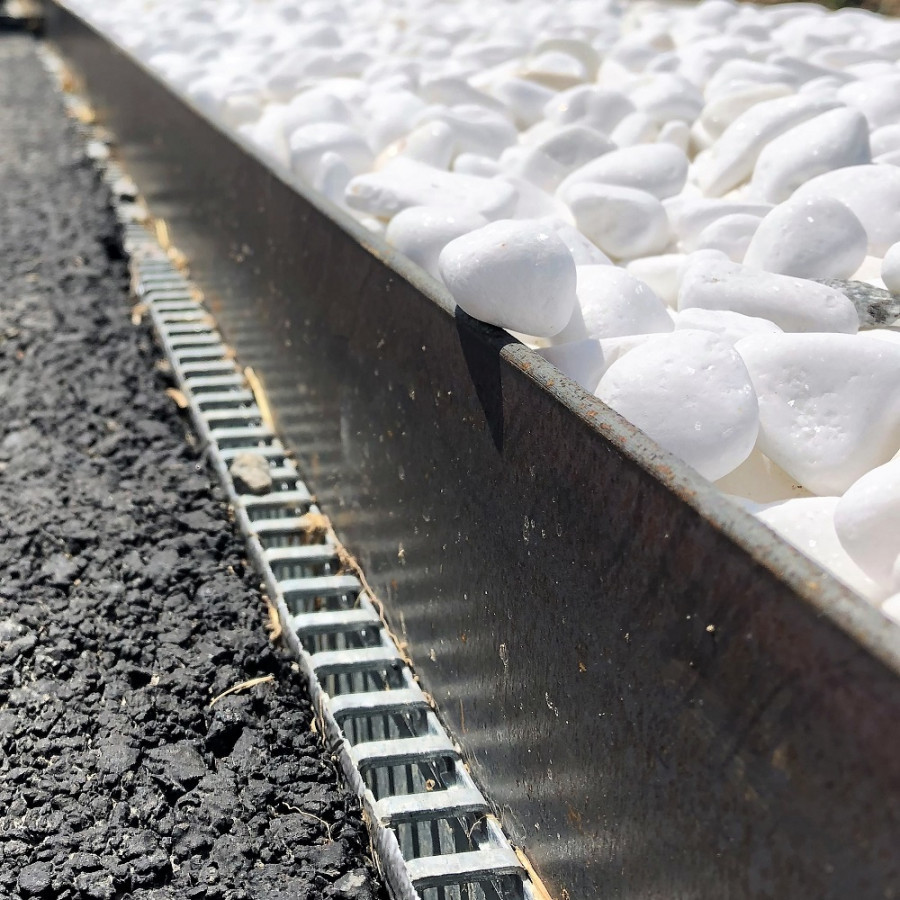

Nástavec TOPSLOT se osazuje na odvodňovací žlaby MEARIN a MEADRAIN. Vyrábí se z žárově pozinkované nebo nerezové oceli o tloušťce 1,5 mm.  Nerezové nástavce e-Blade jsou v různých designech.

Standardně je dostupný pro světlé šířky 100, 150 a 200 mm, na vyžádání také 300 a 400 mm. Konstrukční délka činí 500 nebo 1 000 mm. Standardní konstrukční výška bez roštu je 160 nebo 180 mm, využitelná výška hrdla 136 nebo 156 mm.

Pro konkrétní projekty lze dodat také atypické výšky. Vnější svislé stěny nástavce jsou vedeny v rovině s hranou systému, takže umožňují přesné napojení dlažby.

Sestava je podle použitého žlabu a způsobu zabudování navržena pro třídy zatížení A 15 až E 600 dle ČSN EN 1433, na vyžádání až F 900.

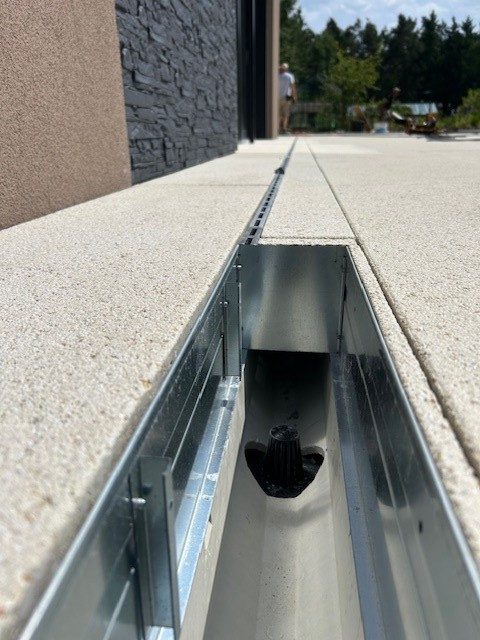

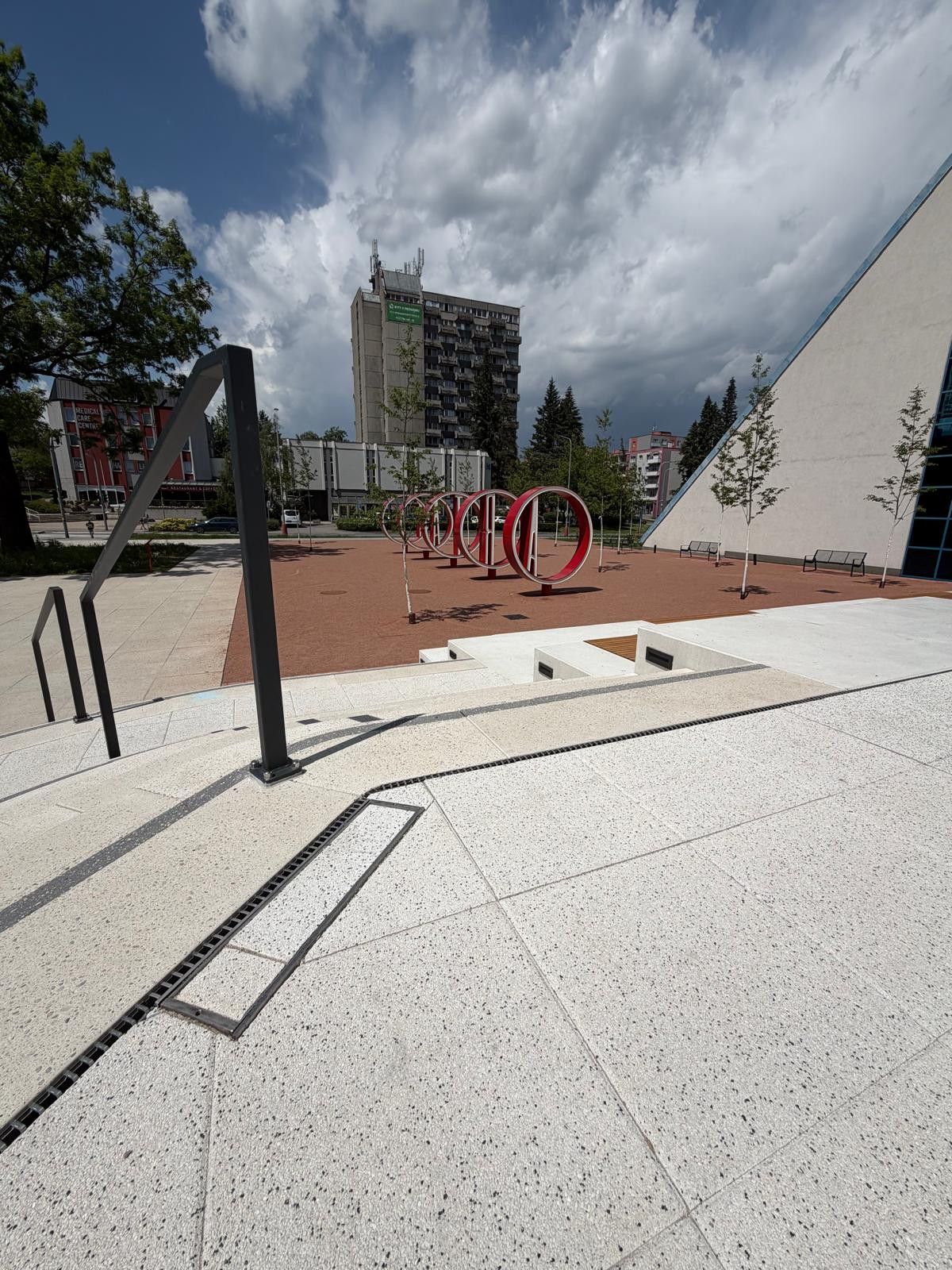

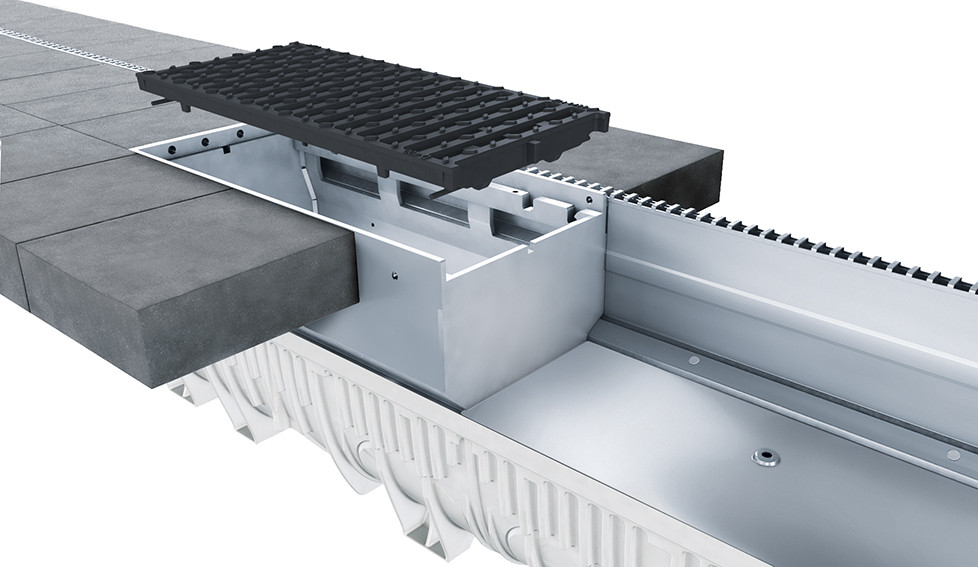

Kontrolní a údržbový prvek umožňuje otevření systému, jeho proplachování a odstranění usazenin. U světlých šířek 100 a 150 mm může být revizní díl vyplněn stejnou dlažbou jako okolní plocha; u větších šířek je opatřen roštem.

Nástavce jsou ke konstrukci upevněny spojovacími prvky a jejich středicí výstupky usnadňují správné osazení. Volba materiálu, rozměru žlabu a třídy zatížení se stanovuje podle hydraulického výpočtu, dopravního provozu a skladby navazujících povrchů.

Podklad sestavy tvoří podle požadovaného zatížení žlab z polymerického betonu MEADRAIN nebo sklolaminátového kompozitu MEARIN. Revizní prvky mají tloušťku materiálu 6 mm a zajišťují přístup v určených místech trasy. Souvislé štěrbinové vedení lze pak napojit na vtokovou skříň se sedimentačním košem.

Více o štěrbinových žlabech TOPSLOT na webu.
