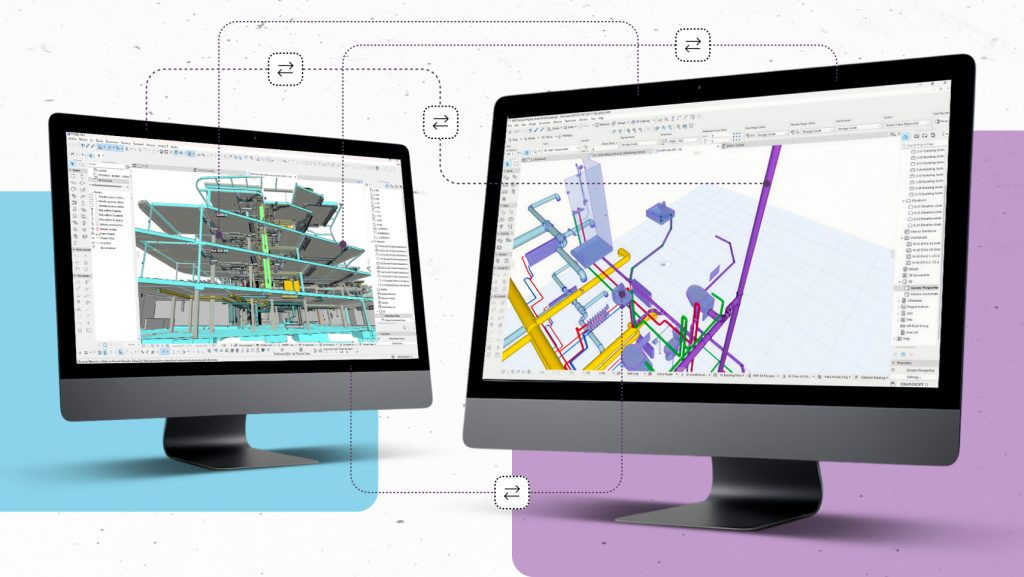

MEP Designer představuje kompletní BIM řešení pro technické rozvody v Archicadu. Foto: CEGRA
Technologie / IT

MEP Designer Studio: Nový standard pro TZB projektování v BIM prostředí

MEP Designer Studio je samostatně fungující software primárně určený pro projektanty TZB, ale ocení ho i stavaři. Bezpochyby vyniká svou intuitivností. Rovněž i skutečností, že jej lze spustit ve Windows i macOS. Aktuálně je dostupný formou měsíčního nebo ročního předplatného, za 3 536 Kč resp. 24 750 Kč bez DPH, což jsou ceny platné do konce roku 2025.

EARCH.CZ / Centrum pro podporu počítačové grafiky ČR (CEGRA) , 1. 12. 2025 / Advertorial

MEP Designer pokrývá všechny základní technické rozvody plus kabelové žlaby. Stojí na osvědčeném enginu Archicadu, což eliminuje ztráty času při učení se většiny BIM programů. Umí parametricky modelovat, automaticky a poloautomaticky generovat půdorysy, řezy, pohledy a výkazy a provádět výpočty. Je navržen jako globálně použitelné prostředí (parametrické modelování), které je otevřeno pro lokální úpravy (2D symboly, čáry, knihovní prvky) a napojení na lokální výpočtové aplikace.

Integrované BIM pracovní postupy a týmová spolupráce

Spolupráce architektů a projektantů s TZB specialisty stojí jednak na nativním propojení s Archicadem, efektivních hotlink/referenčních pracovních postupech na bázi vložených modulů a referencí a týmové spolupráci v cloudu (Teamwork). A také na podpoře OPEN BIM (IFC 4.3) a BCF (otevřený formát pro komunikaci problémů a komentářů nad BIM modelem), která zajišťuje kompatibilitu s ostatními architektonickými a inženýrskými systémy, třeba Revitem MEP.

Foto: MEP Designer mění práci projektantů TZB.

Jak MEP Designer funguje?

TZB rozvody v prostředí architektonicko-stavebního modelu

MEP Designer zobrazuje architektonický model, o kterém se předpokládá, že je přenesen z Archicadu, šedou barvou. Nicméně základní stavební prvky (zeď, deska, …) lze zadávat a upravovat, avšak důraz je kladen na projektování TZB. V řezech jsou architektonické prvky zobrazeny černými obrysy a šedým šrafováním. Některé stavební konstrukce nejsou v MEP Designeru podporovány, např. nástroj schodiště.

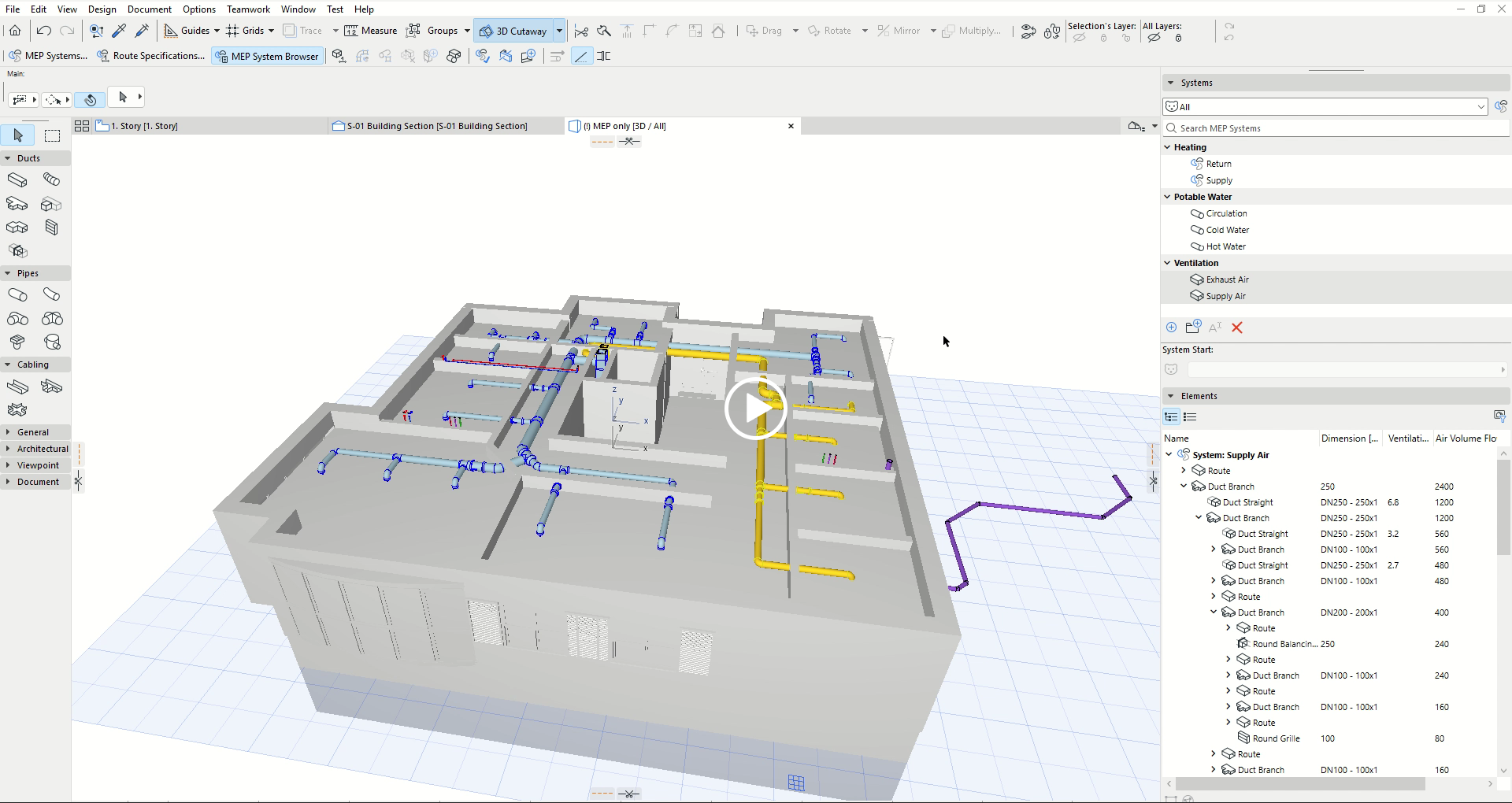

Foto: Šedý architektonický model přenesený z Archicadu lze v MEP Designer doplnit o prvky technického zařízení budovy.

Intuitivní modelování

V MEP Designer Studio se dá snadno modelovat. Například výměna jednoho kolene za dvě s definovanou vzdáleností mezi nimi je nenáročná. Funkce odsazeného segmentu funguje i pro větvení. Pomocí funkce Upravit lze vytvořit připojení bočních větví k větvi hlavní. U samostatných prvků je úprava připojení jednoduchá, s přímým přístupem k typu prvku, průměru, typu připojení a nastavení systému TZB. Prvky lze snadno přidávat přímo do trasy. Úpravy tras často ponechávají zbytečné uzly, které mohou vadit v případě, že je přímo v nich vyžadováno směrové spojení. Takové uzly lze snadno odstranit.

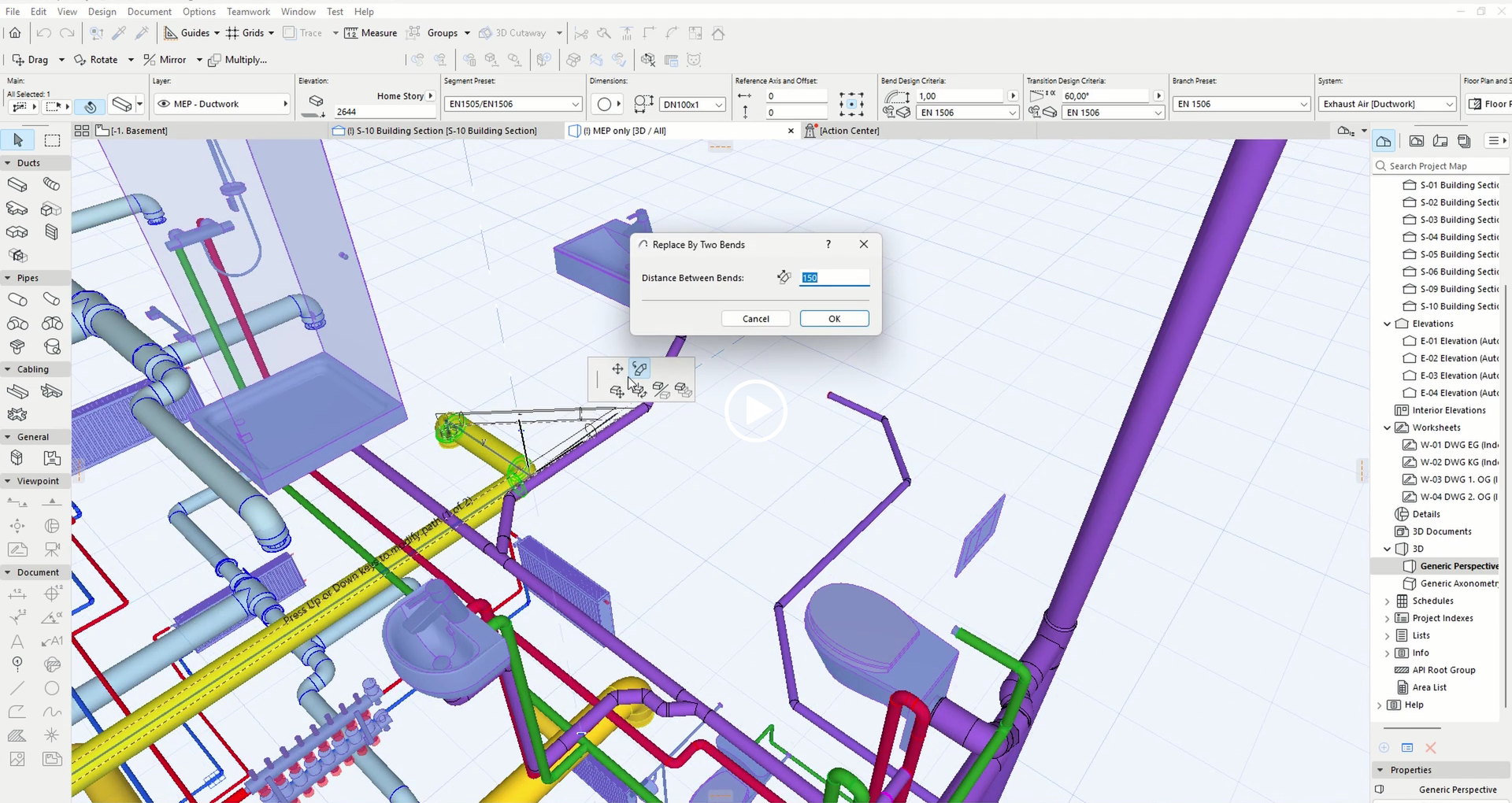

Foto: Snadné modelování v MEP Designer Studio.

Změna rozměrů

Rozměry topného systému lze měnit tak, aby vyhovoval specifickým potřebám. V optimalizátoru lze nastavit minimální/maximální velikost a limity pro rychlosti jako podmínky. V systémovém prohlížeči jsou vidět velikosti segmentů potrubí před okótováním. Po výběru části, nebo celého systému, a zahájení změny velikosti MEP Designer informuje o počtu změn a okamžitě upraví model TZB systému na nové rozměry.

Automatické propojování rozvodů ve 3D i 2D

Jakmile začnete zadávat propojovací trasu, nástroj „Řešitel“ nabídne dostupné varianty jejího vedení. Přehledně zobrazí náhledy na ně, klikem myši zvolíte jednu z nich. Řešitel funguje i ve 2D. Lze trasovat se sklonem dolů (možno zadat zápornou hodnotu). Úpravy provedené ve 2D se samozřejmě projeví i ve 3D.

Nastavení spádu

Spád je neodmyslitelnou vlastností potrubní trasy. Volba „Zobrazení na obrazovce" ukazuje hodnotu a směr spádu. Nastavení spádu se automaticky dědí po připojených trasách, není třeba je znovu nastavovat. Pomocí funkce „Upravit“ lze připojit šikmou trasu ke svislé. Nastavení spádu funguje v kombinaci s modrými vodicími čarami. Lze tak snadno ručně vytvářet připojení i v případě složitějších situací. Je také možné vybrat všechny vodorovně propojené trasy najednou a následně jim změnit spád. Všechny spoje zůstanou nedotčené, což si lze ihned zkontrolovat ve 3D.

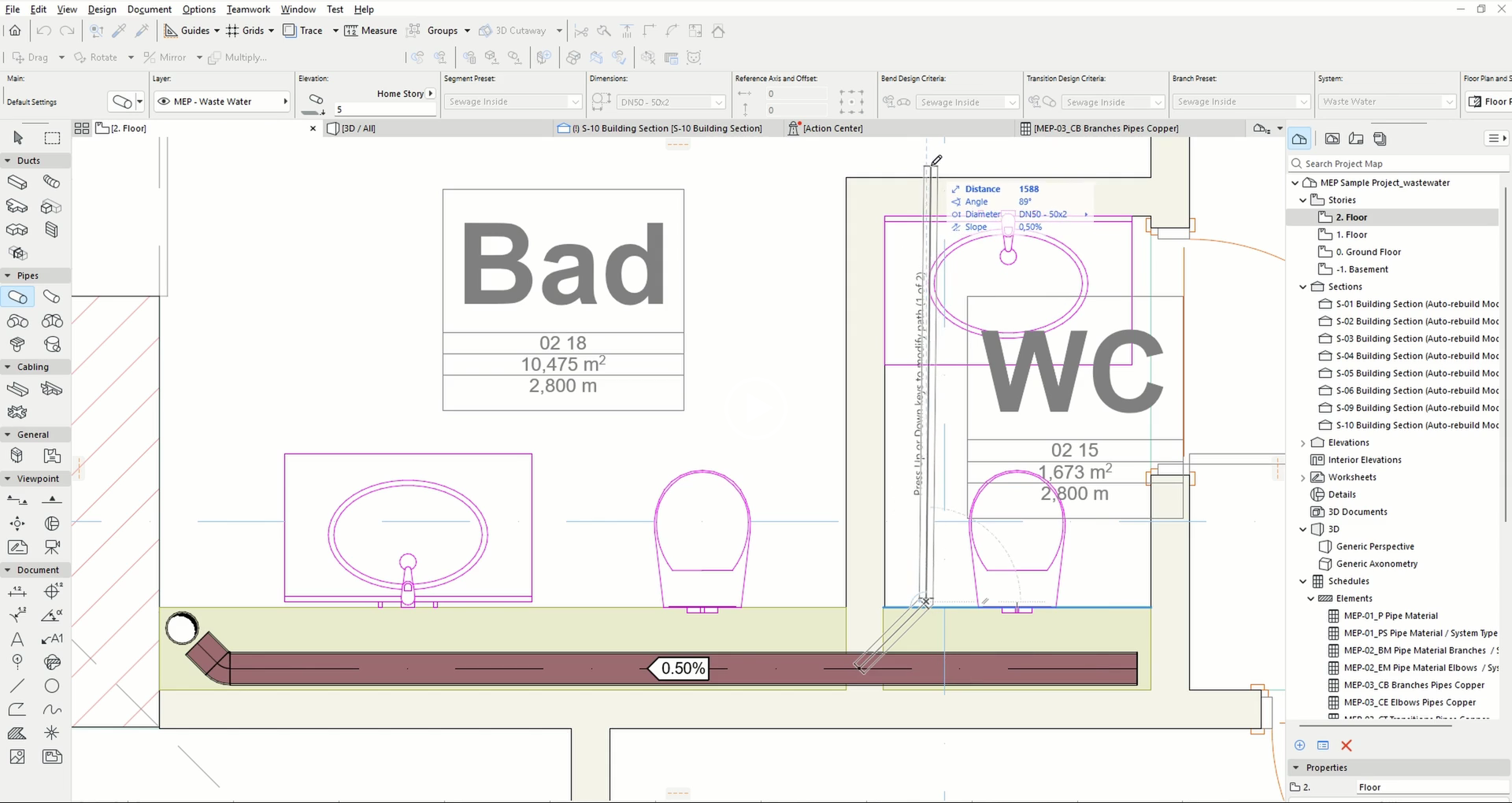

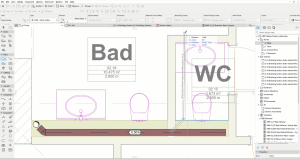

Foto: Při modelování lze snadno nastavit hodnotu a směr spádu.

Symbolická 2D reprezentace

Schopnost symbolického zobrazení TZB rozvodů ve výkresech odpovídající lokálním požadavkům a normám je zásadním požadavkem. Ve "Volbách zobrazení modelu" lze segmenty potrubí nastavit tak, aby zobrazovaly pouze osy, zatímco všechny ostatní TZB prvky používají symbolické znázornění.

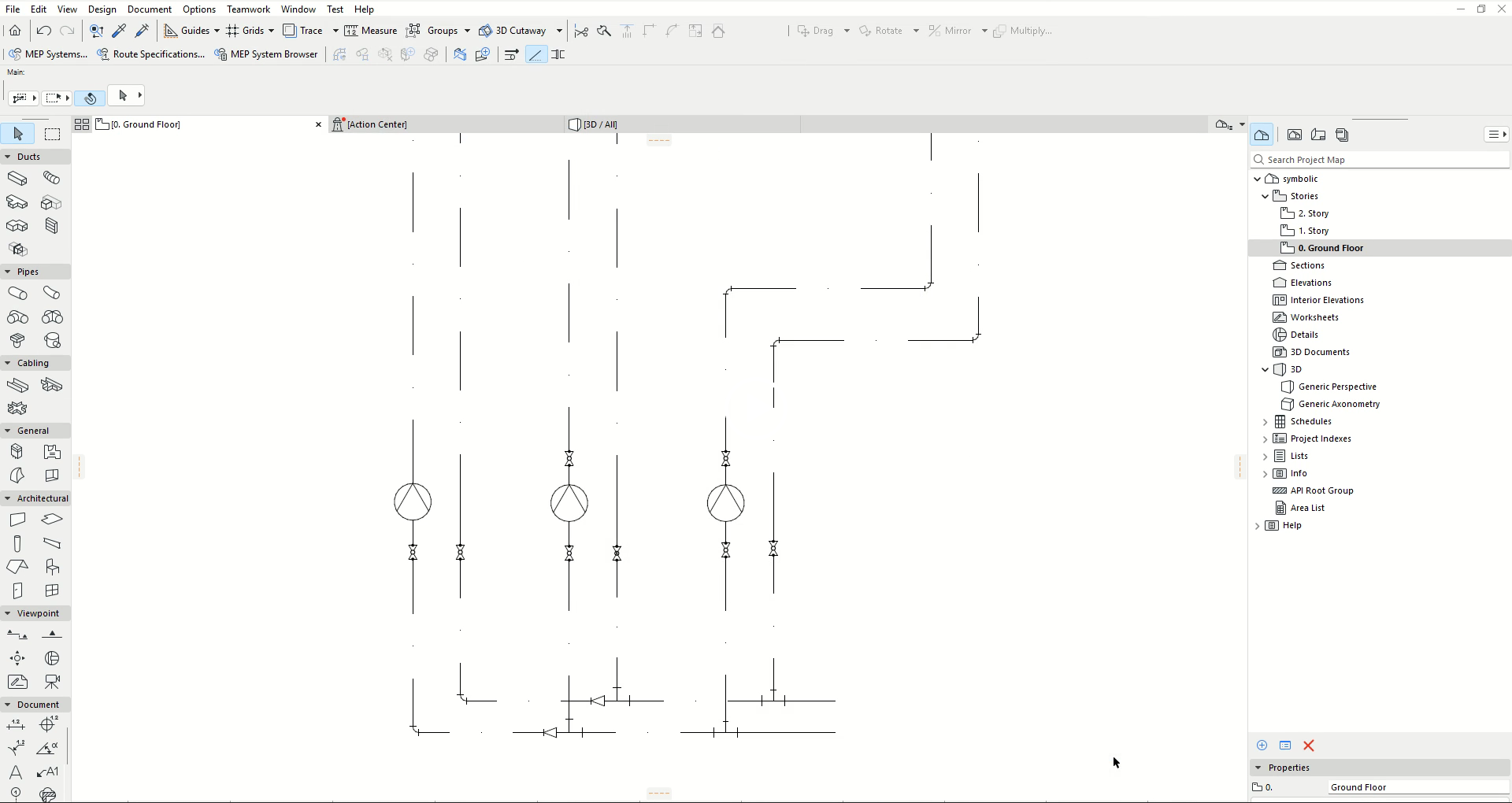

Foto: Symbolické zobrazení rozvodů technického zařízení.

Segmentace trubek

Potrubní trasy lze segmentovat, respektive nastavit délku trubek, ze kterých je trasa složena. Tento požadavek lze definovat ve specifikaci trasy zaškrtnutím příslušného políčka a zadáním minimální a maximální délky segmentu. Segmenty lze následně popsat.

Zobrazení vlastností

MEP Designer dokáže pracovat s načtenými vlastnostmi prvků systému. V popiskách jednotlivých prvků lze zobrazit informace, jako jsou objemové průtoky a rychlosti. Systémový prohlížeč zobrazuje stejné výsledky výpočtu, jaké jsou uvedeny na štítku.

Výkaz prvků, kusovník

Ve specifikaci trasy je nastavení úhlů pro větve a ohyby. To je nutné, protože tvarovky s různými úhly mají různé parametry. Doplnit jakékoliv chybějící materiály je snadné. Se správně definovanými materiály lze generovat výkazy, které odrážejí materiál potrubí a poskytují informace o systémech TZB, materiálech, jmenovitém průměru a celkové délce. Stejným způsobem lze vytvářet kusovníky pro kolena, větve a redukce či pro jeden materiál.

Kontrola neuzavřených zakončení

Pro bezchybné systémové výpočty je nezbytné rozpoznat otevřená zakončení tras a dalších prvků TZB. Pomocí nástroje "Najít a vybrat" lze rychle identifikovat otevřené konce. Pakliže se chceme zaměřit na konkrétní trasu, zadáme příslušná kritéria. Systém zjistí, kolik problémů existuje a zobrazí je ve Správci anotací. Každý konkrétní problém si lze následně přiblížit a snadno opravit.

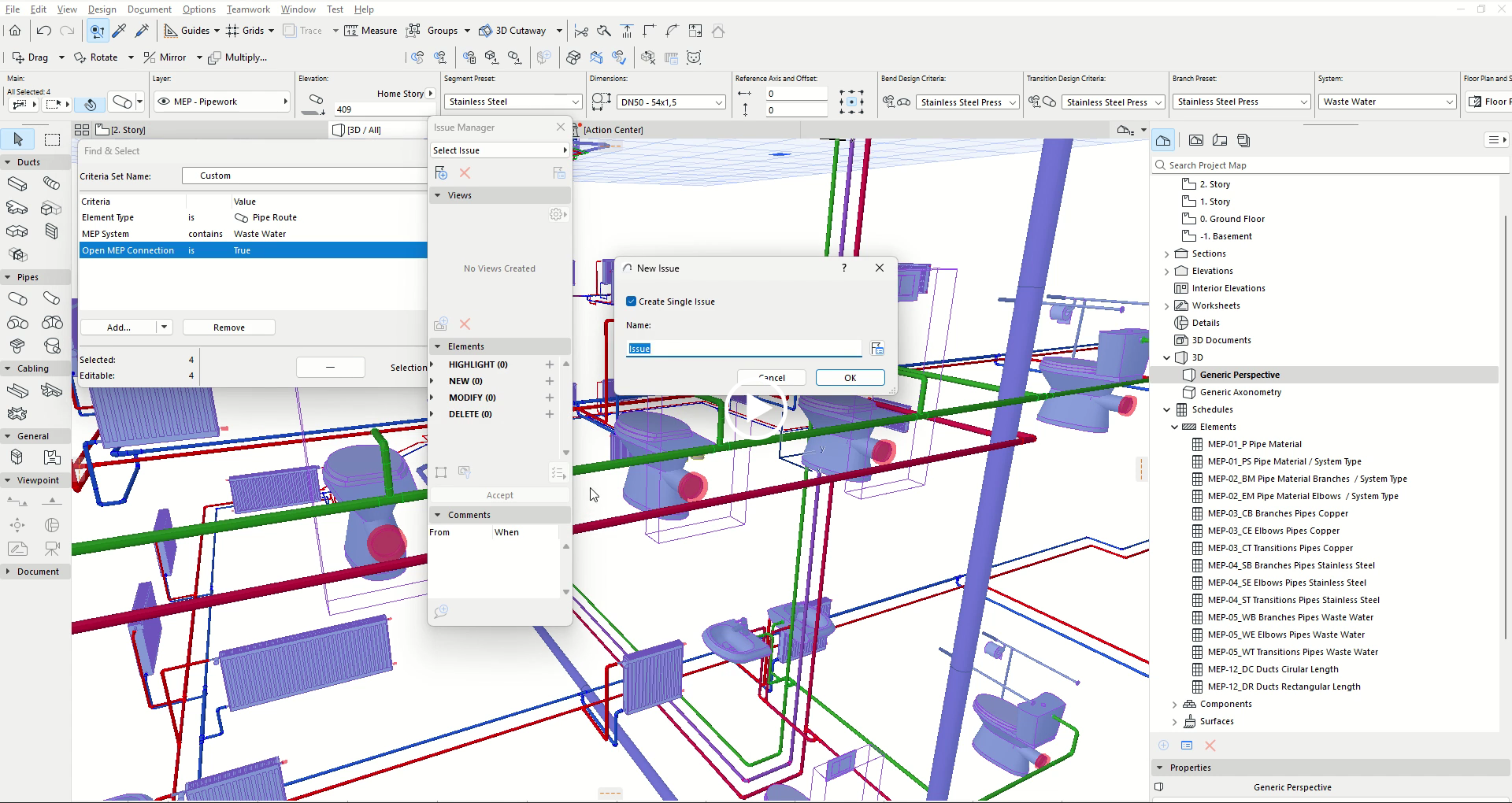

Foto: Neuzavřená zakončení prvků lze snadno identifikovat pomocí nástroje „Najít a vybrat“.

Kontrola průtoků vzduchu

Po nastavení objemových průtoků přiváděného a odváděného vzduchu pro jednotlivé prostory v budově MEP Designer následně kontroluje, zda nedošlo k chybnému zadání.

Výpočty (dostupné pro licence typu předplatné)

Kromě úvodních výpočtů pro vzduchotechniku jsou k dispozici výpočty topných systémů. Pro ty lze nastavit kritéria jako jsou topný výkon a teplota vracející se vody. Lze vytvářet systémové skupiny, což umožňuje snadnou organizaci všech typů potrubních systémů. Instance každého systému lze bez námahy třídit a jednotlivě pojmenovávat, např. Přívod tepla. Systém je zobrazen jako hierarchická stromová struktura. Po nastavení hydroniky, jako jsou směr proudění, teplota přívodu a odvodu, systém provede výpočet v reálném čase a zobrazí výsledky, jako jsou kapacity, hmotnostní průtoky, teploty a rychlosti.

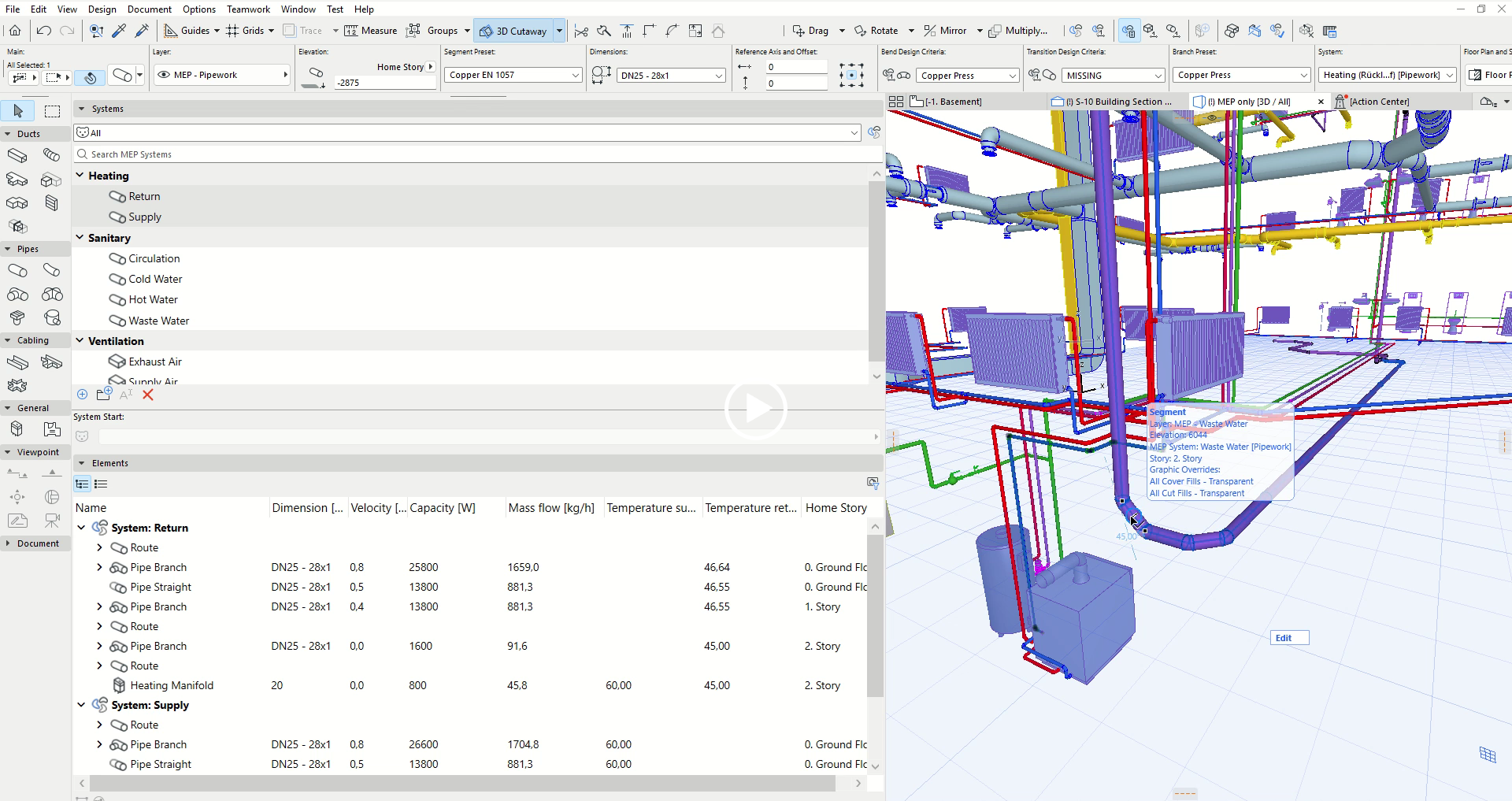

Foto: Výpočty topných systémů jsou dostupné pro licence s předplatným.

Vazba na lokální výpočtové aplikace

MEP Designer (stand-alone aplikace) je připraven na propojení s lokálními výpočtovými aplikacemi. Příkladem je vazba na program CALHYDRA společnosti Dendrit building services, jednoho z předních systémů pro výpočty pitné vody.

Systémové požadavky pro MEP Designer najdete na webových stránkách Graphisoftu.
