Petr Tej, Marek Blank, Jan Mourek - Lávka přes řeku Lubinu v Příboře

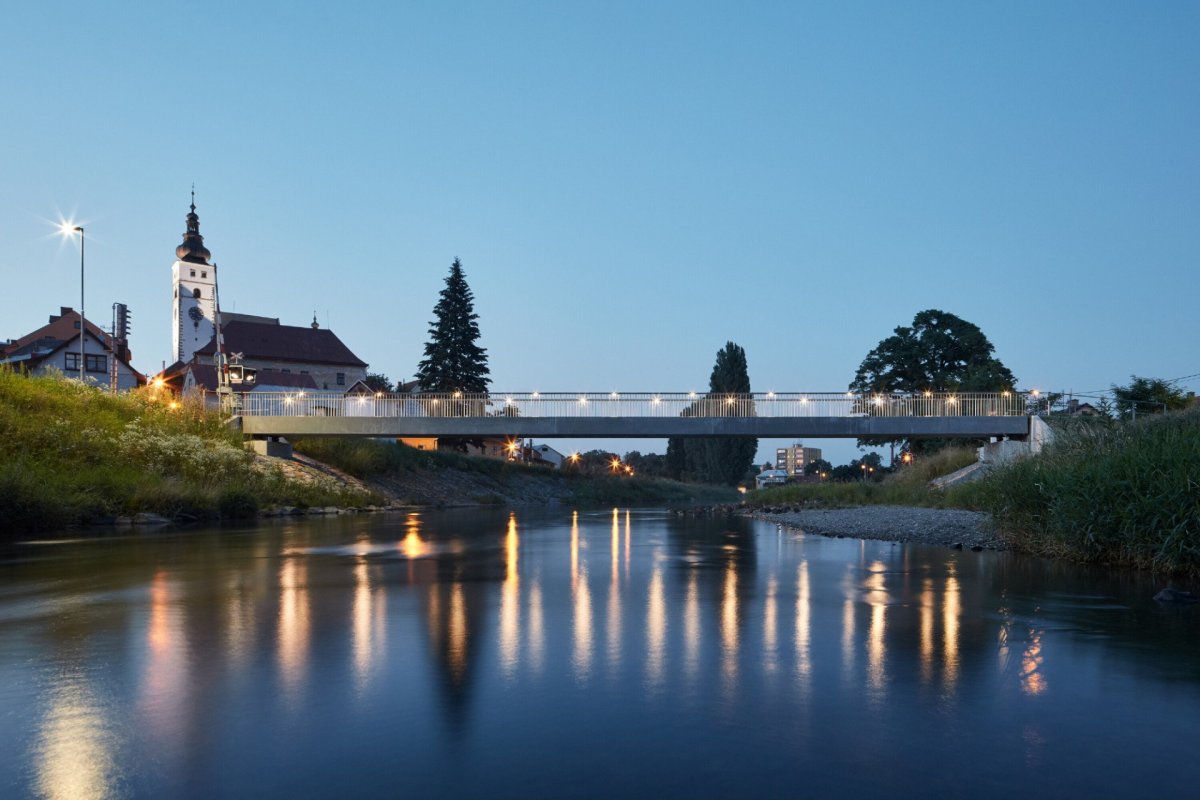

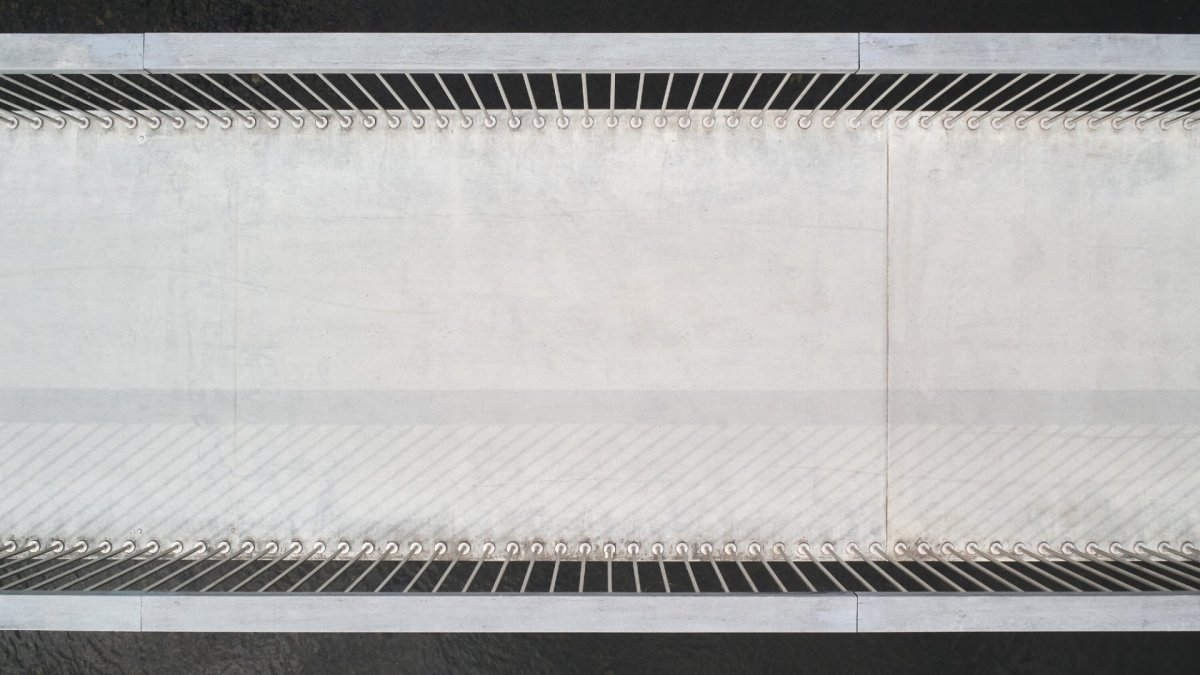

Most je navržen jako minimalistický objekt z dokonalého materiálu. Nejpodstatnější je sochařská kvalita mostu. Jednoduchá geometrická forma a odstranění všeho nepodstatného umožňuje návštěvníkovi intenzivně vnímat základní obsah tohoto archetypu. Forma mostu je lapidární, most jako kámen položený přes vodu je nejstarší formou mostů. Povrch mostu je ušlechtilý, konstrukce je navržena z lesklého hladkého betonu. Zábradlí je z kruhových nerezových tyčí, madlo je dřevěné, masivní, široké, lakované lodním lakem. Osvětlení mostu pomocí světel v madle zábradlí.

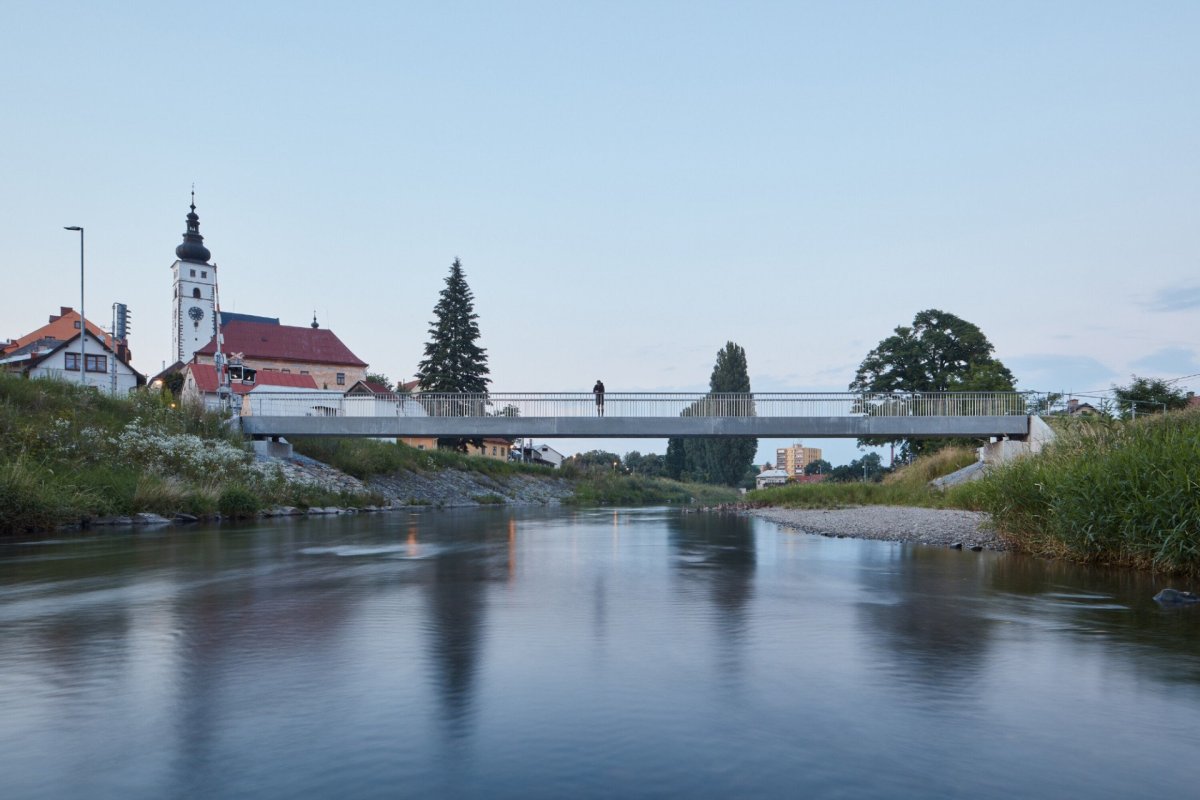

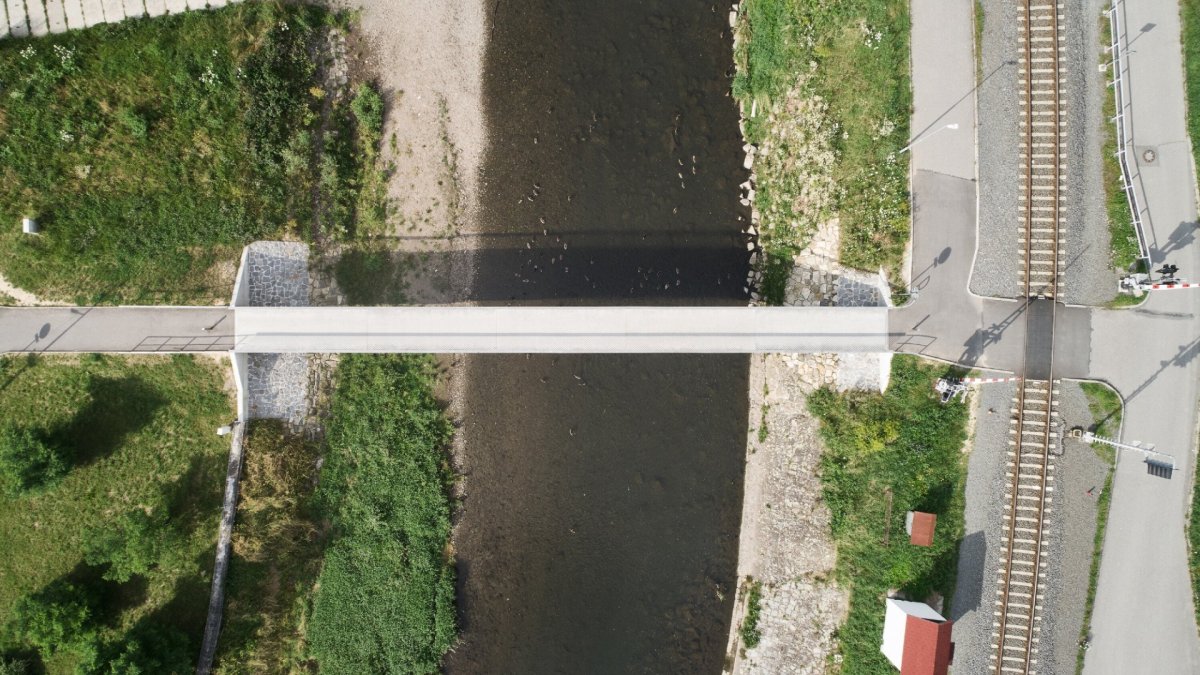

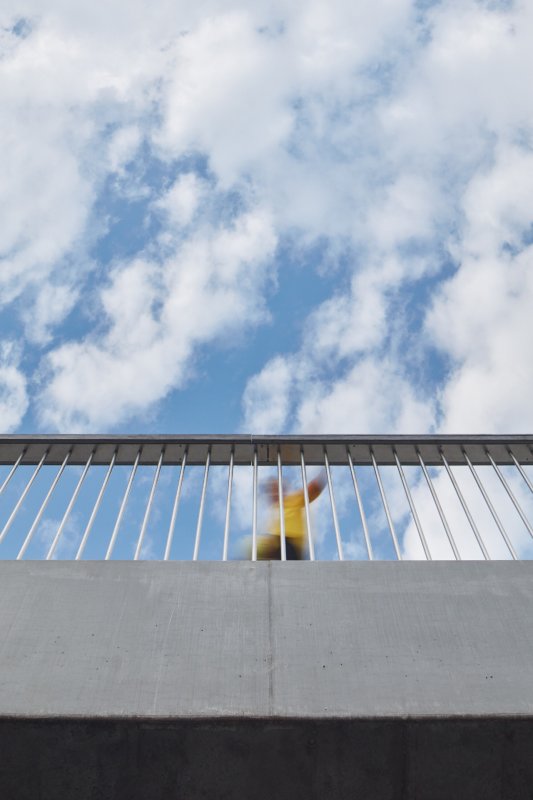

Lávka přes řeku Lubinu v Příboře, Petr Tej, Marek Blank, Jan Mourek © BoysPlayNice
Lávka přes řeku Lubinu v Příboře je jedinečná segmentová konstrukce, první svého druhu na území ČR. Lávka je navržena jako prostý nosník o rozpětí 35 metrů, který je vytvořený sepnutím 5-ti dvoukomorových segmentů délky 7,2 m, šíře 2,5 m a výšky 0,8 m. Ze statického hlediska má nosná konstrukce unikátní štíhlostní poměr výšky ku délce 1:44.

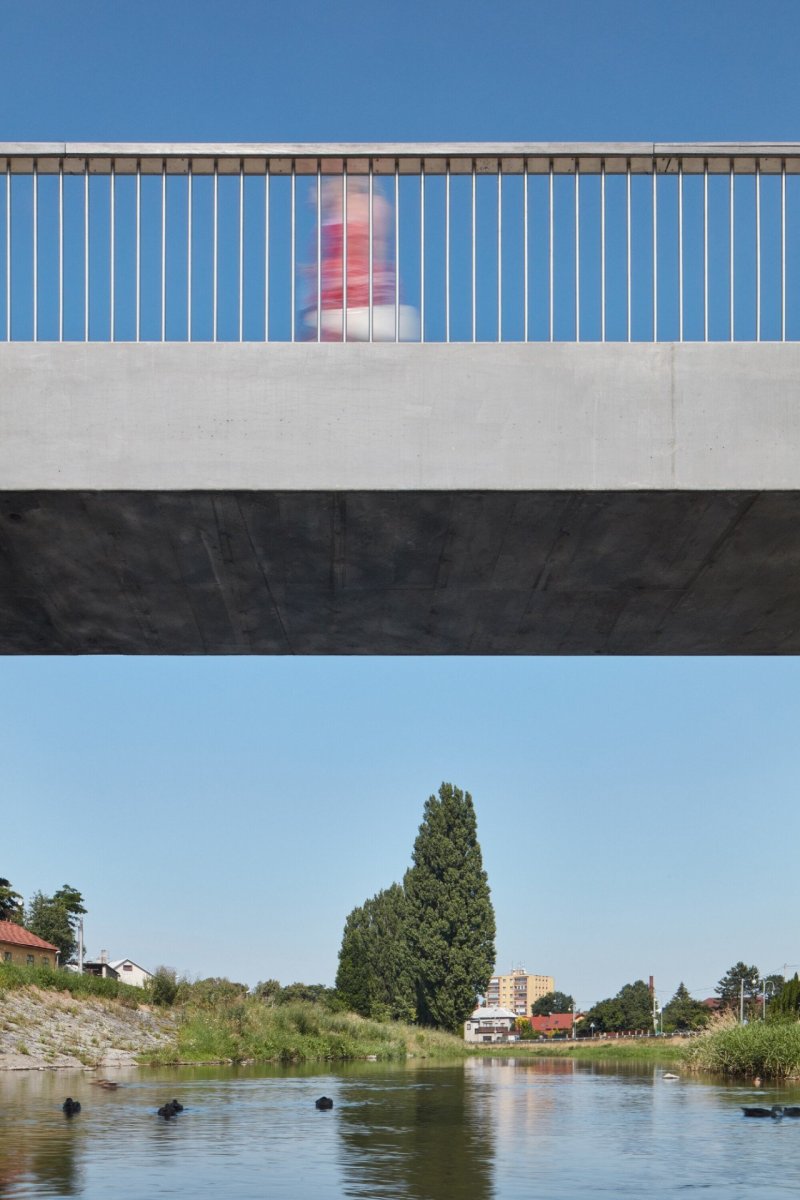

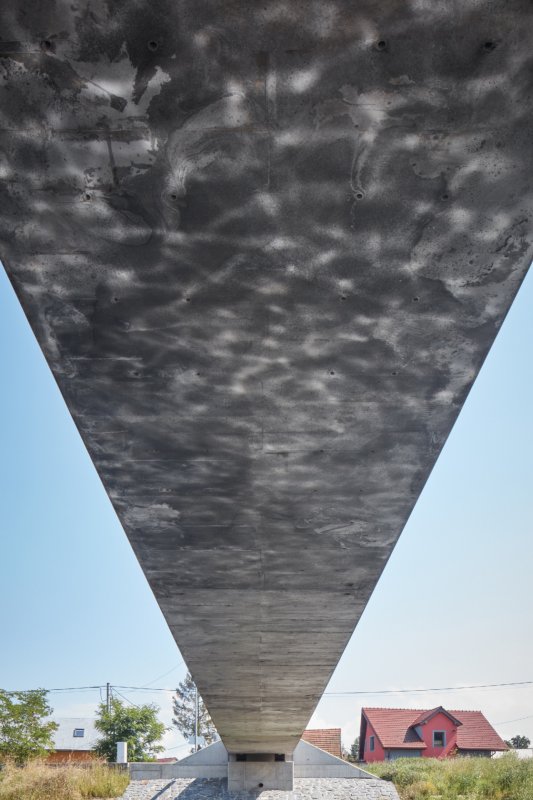

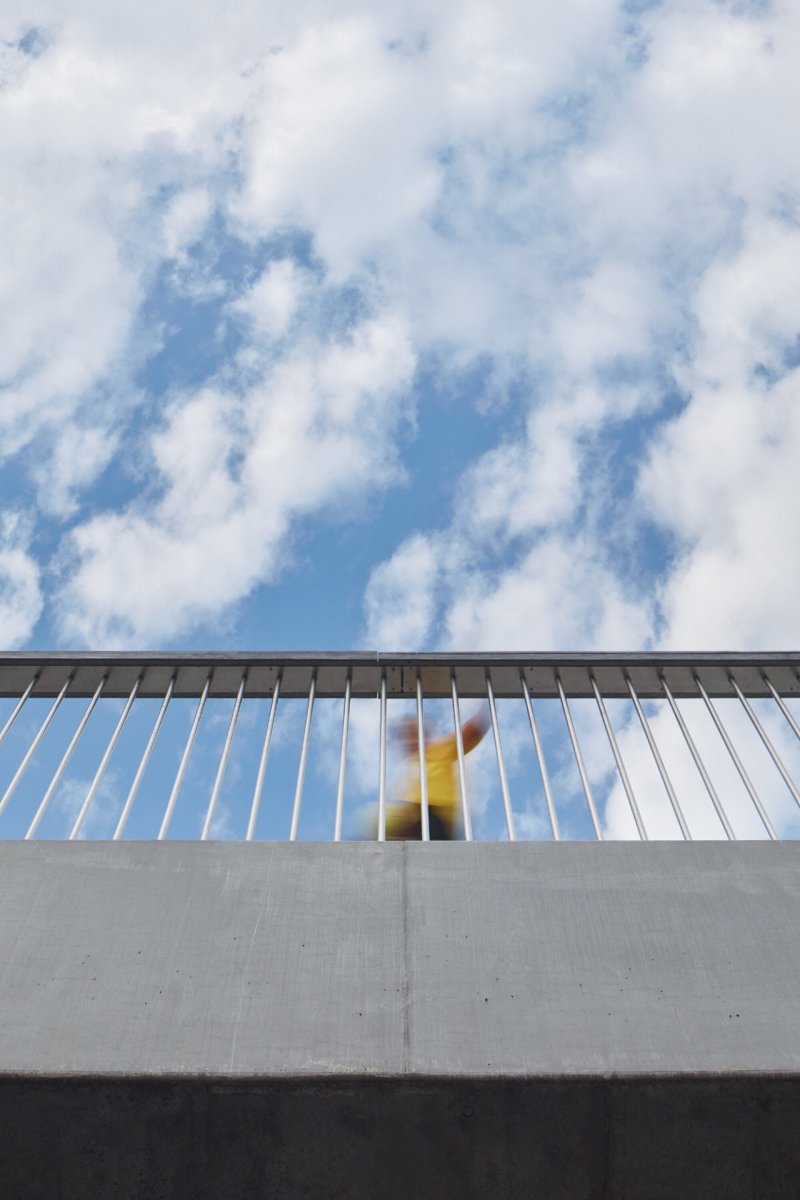

Lávka přes řeku Lubinu v Příboře, Petr Tej, Marek Blank, Jan Mourek © BoysPlayNice

Jako konstrukční materiál byl použit UHPFRC třídy C110/130 s rozptýlenou ocelovou výztuží, který byl vyvinut v Kloknerově ústavu ČVUT v Praze. UHPFRC (ultra-high performance fiber reinforced concrete) je nový vysokohodnotný cementový kompozitní materiál. Jeho mechanické vlastnosti (pevnost v tlaku 120-180 MPa, tahu za ohybu cca 20-40 MPa) a zpracovatelnost, umožňují navrhovat nové konstrukce specifických parametrů a tvarů. Současně je zásadní pro využití velmi vysoká trvanlivost násobně převyšující běžný beton. Díky výjimečné trvanlivosti a odolnosti může být povrch konstrukce přímo pochozí bez dodatečných hydroizolací a krycích povrchů. Objem lávky je vylehčen dvaceti rozměrnými polystyrenovými bloky. Jedná se tak o skrytou roštovou konstrukci tvořenou systémem vzájemně spolupůsobících podélných a příčných žeber.

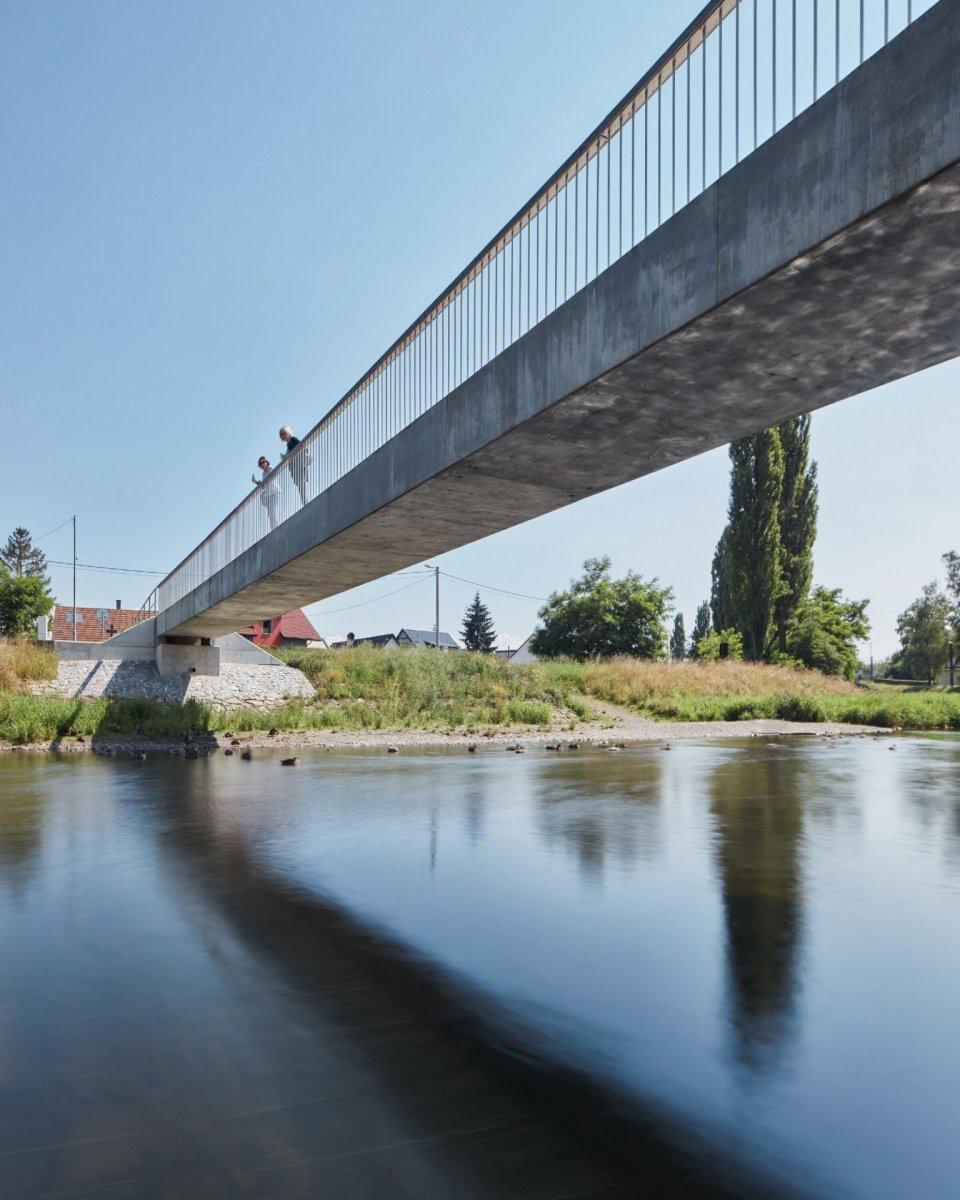

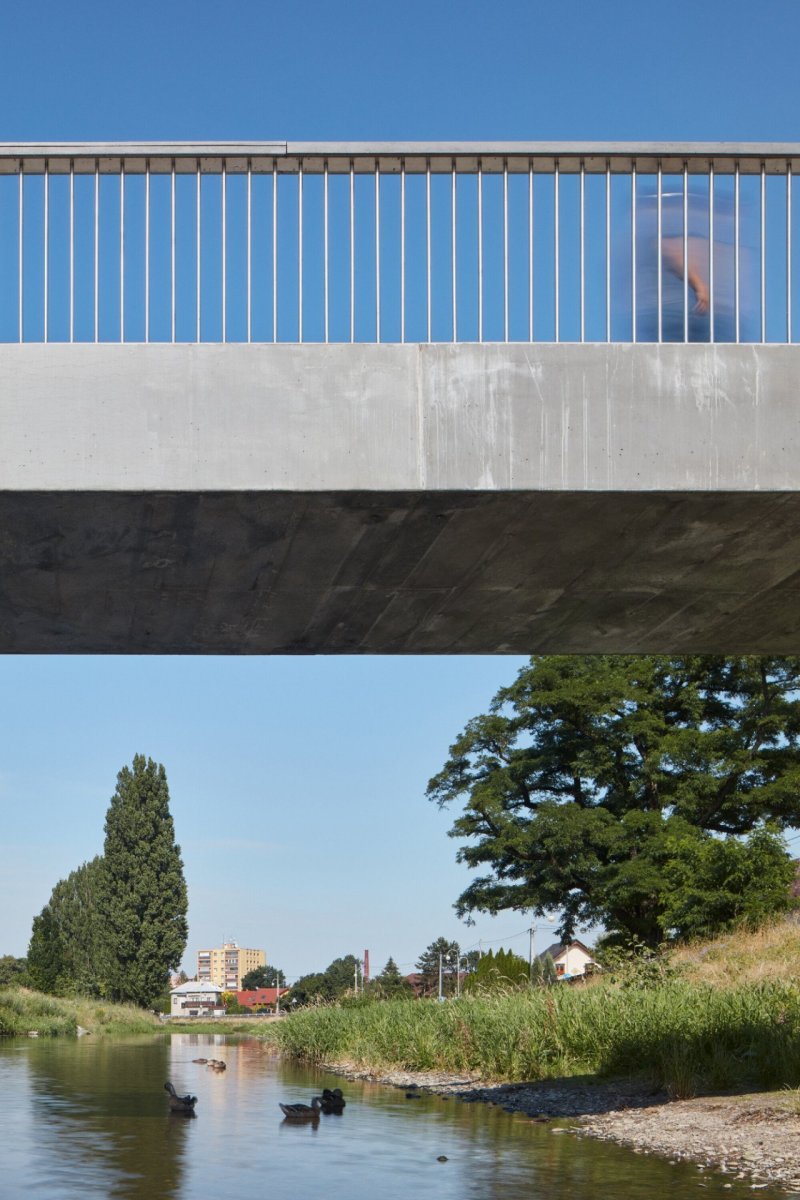

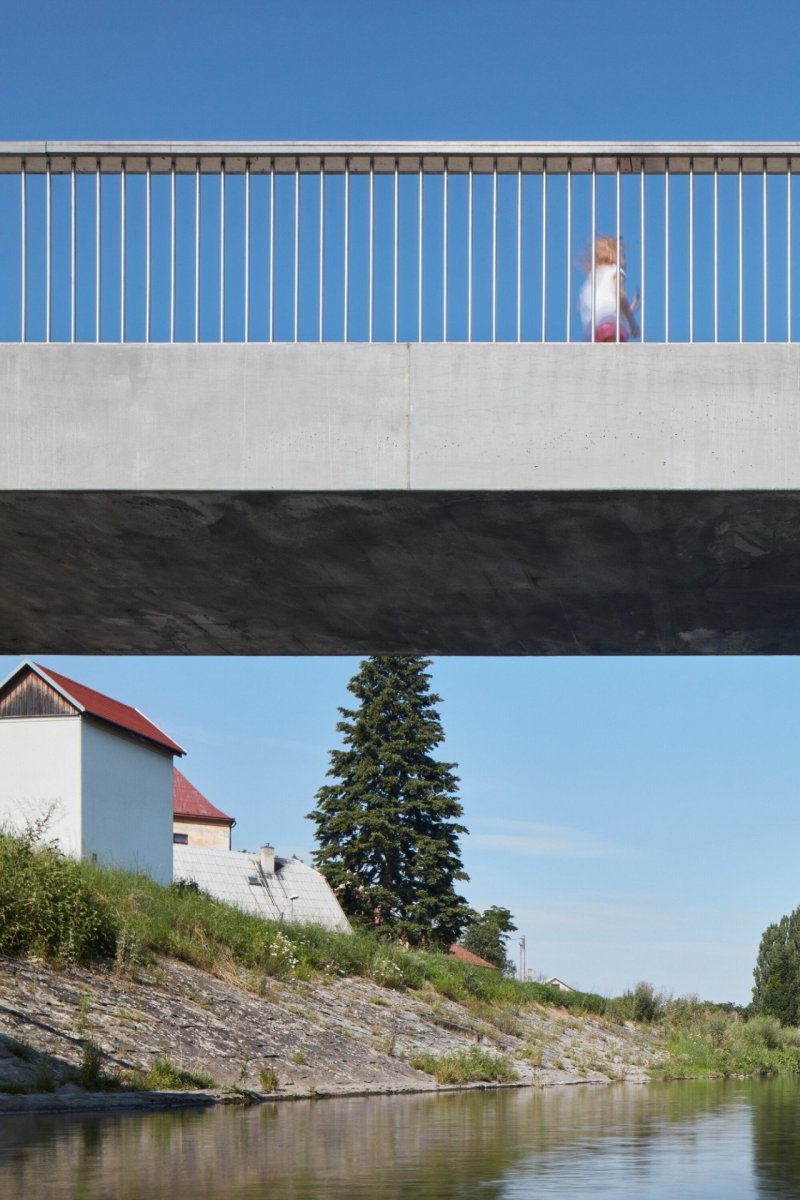

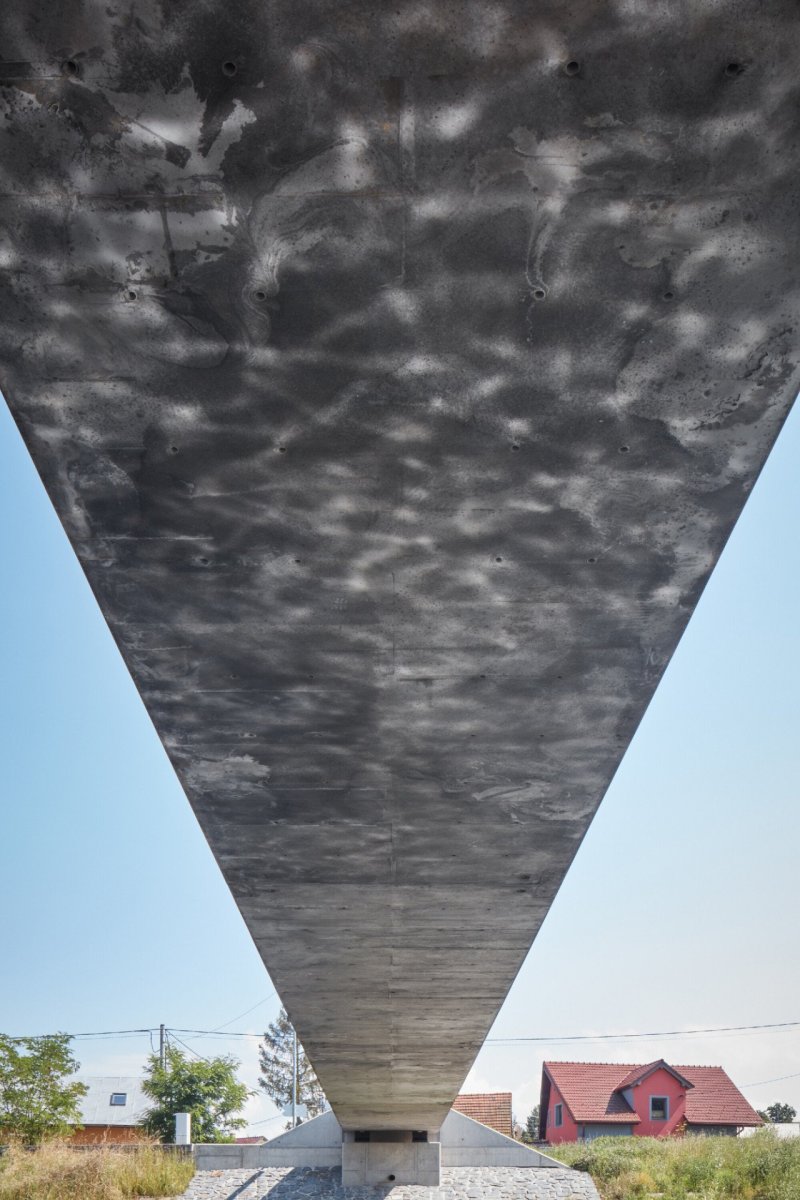

Lávka přes řeku Lubinu v Příboře, Petr Tej, Marek Blank, Jan Mourek © BoysPlayNice
Segmenty lávky jsou podélně sepnuty předpínacími lany vedenými v podélných žebrech vnitřního roštu. Předpětí je, netradičně pro segmentové konstrukce, řešeno zvedanými kabely parabolického průběhu. Na lávce je navržen unikátní vícenásobný systém ochrany předpínacích lan.

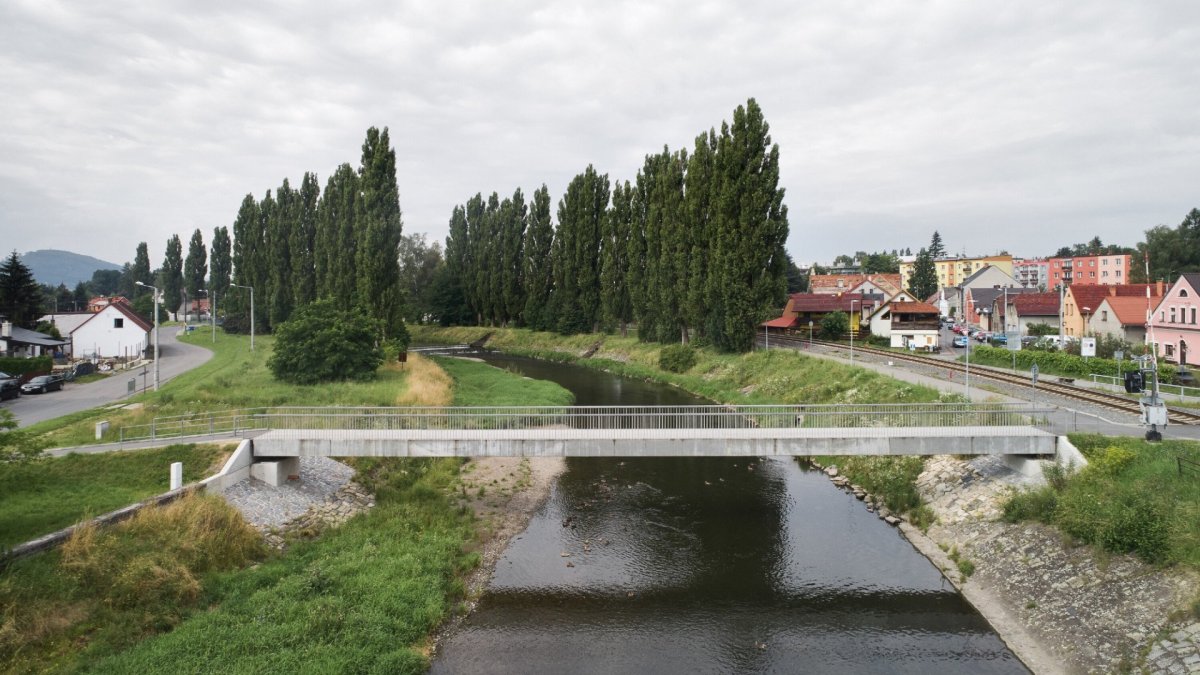

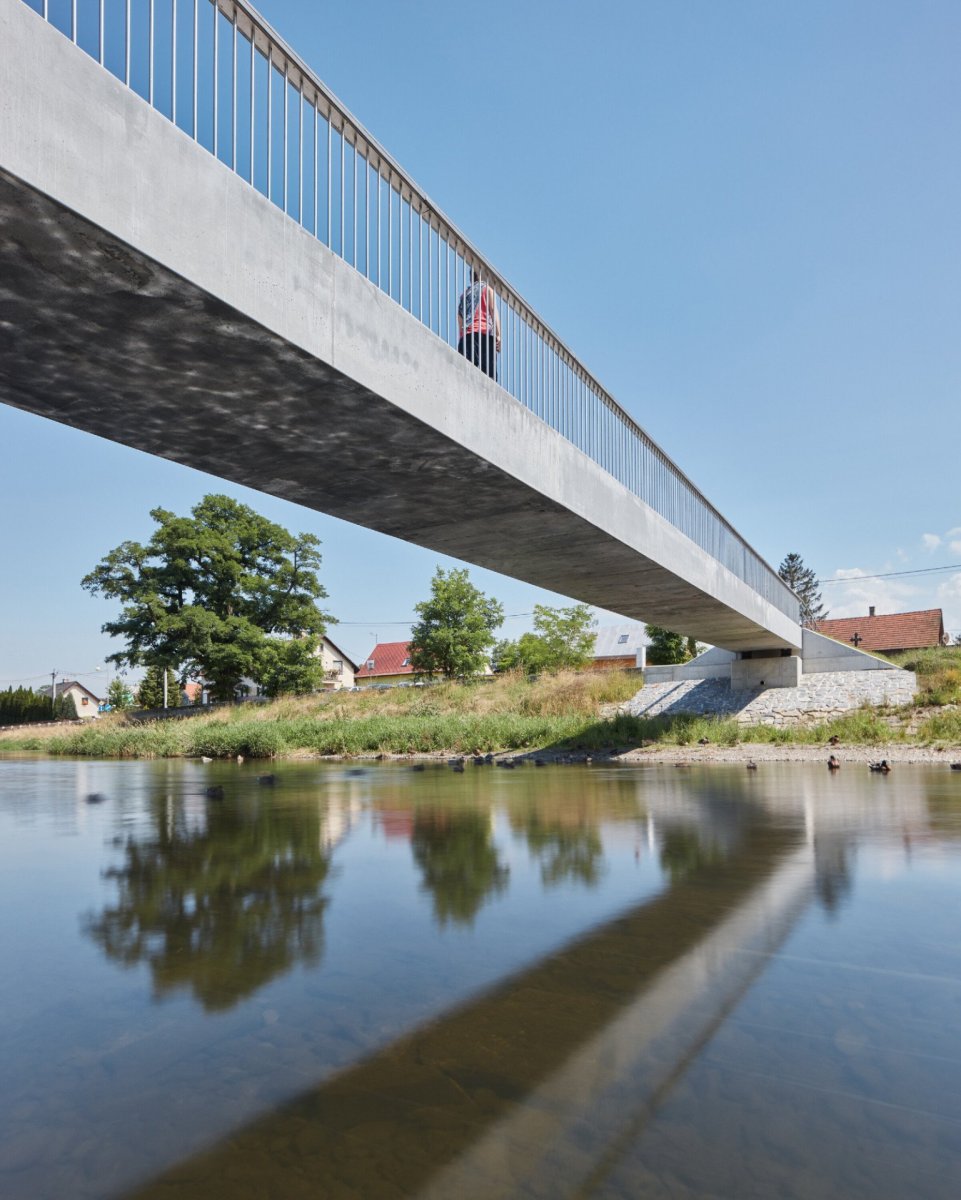

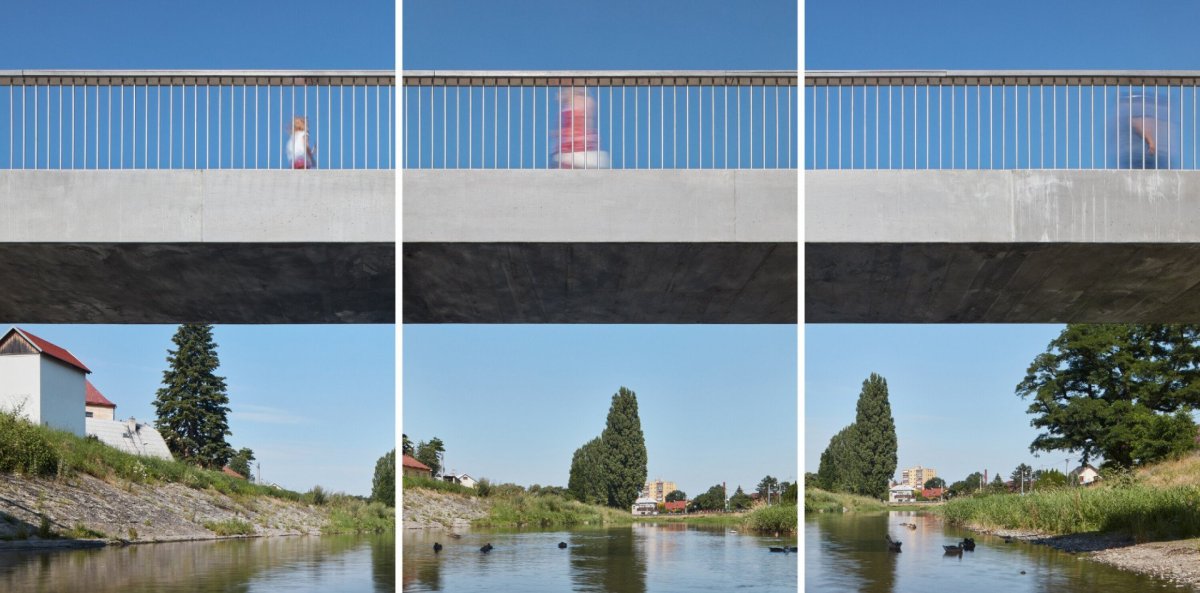

Lávka přes řeku Lubinu v Příboře, Petr Tej, Marek Blank, Jan Mourek © BoysPlayNice

Foto: eArch

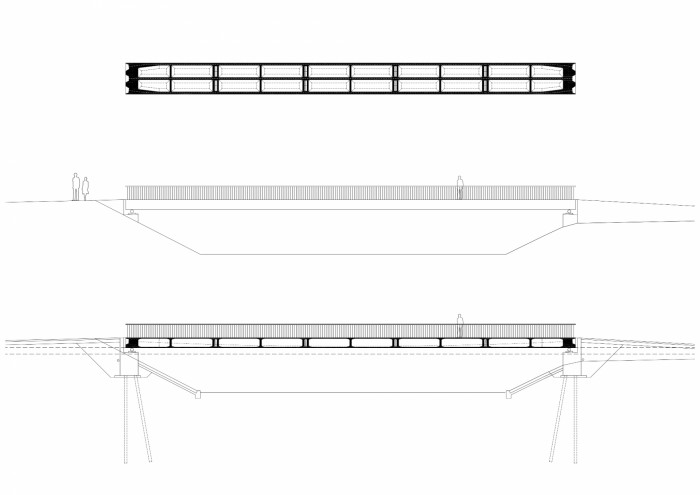

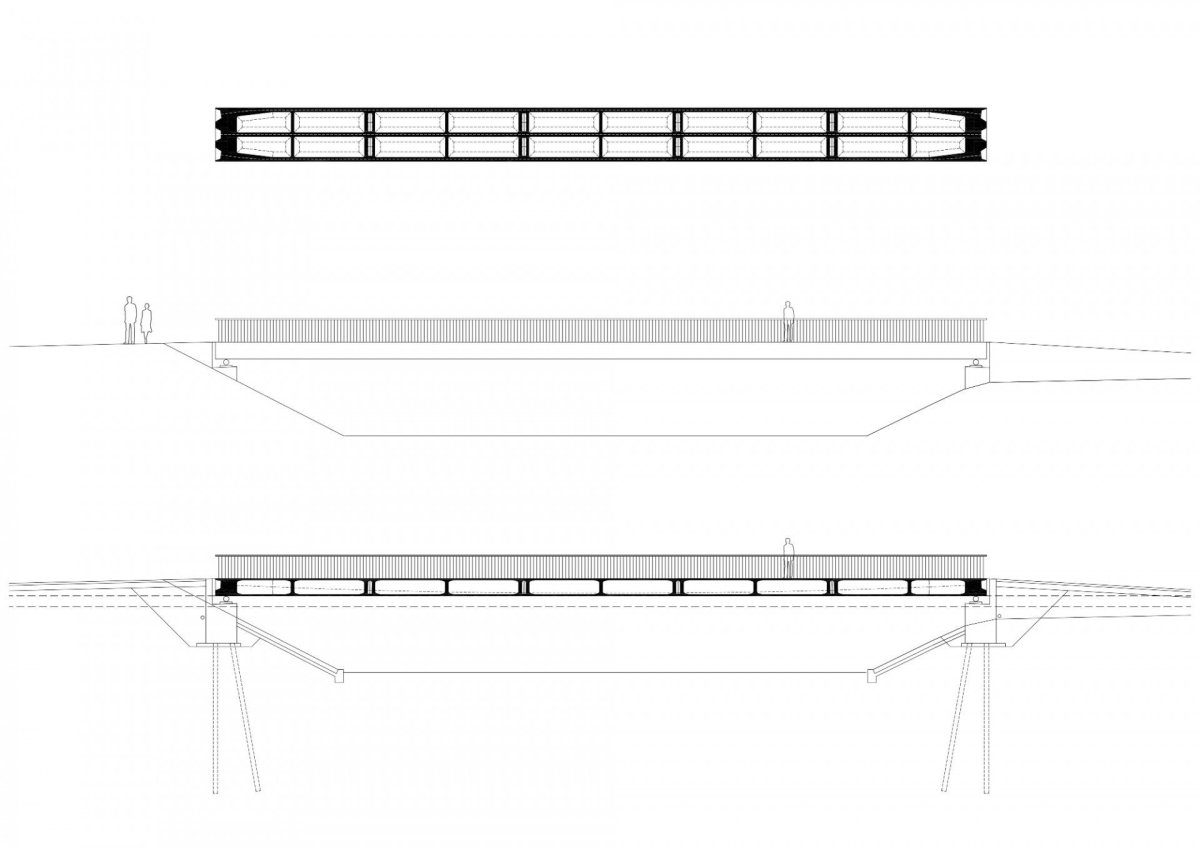

Lávka přes řeku Lubinu v Příboře, Petr Tej, Marek Blank, Jan Mourek, výkresy

  • Autoři: Petr Tej, Marek Blank, Jan Mourek
  • Země: Česká republika
  • Město: Příbor
  • Suma: 14 500 000.00
  • Měna: CZK
  • Datum projektu: 2016
  • Realizace: 2018
  • Plocha pozemku: 456.00m2
  • Poznámka:
  • <p dir="ltr">Spolupráce</p>: Realizační dokumentace stavby: Valbek s.r.o. [Lukáš Vráblík], www.valbek.cz
    Supervize: Kloknerův ústav ČVUT v Praze [Jiří Kolísko], www.klok.cvut.cz
    UHPC konstrukce: KŠ PRAFA, Štětí [Jan Marek], www.ksprefa.cz
    Realizační firma: Strabag a.s., www.strabag.cz
